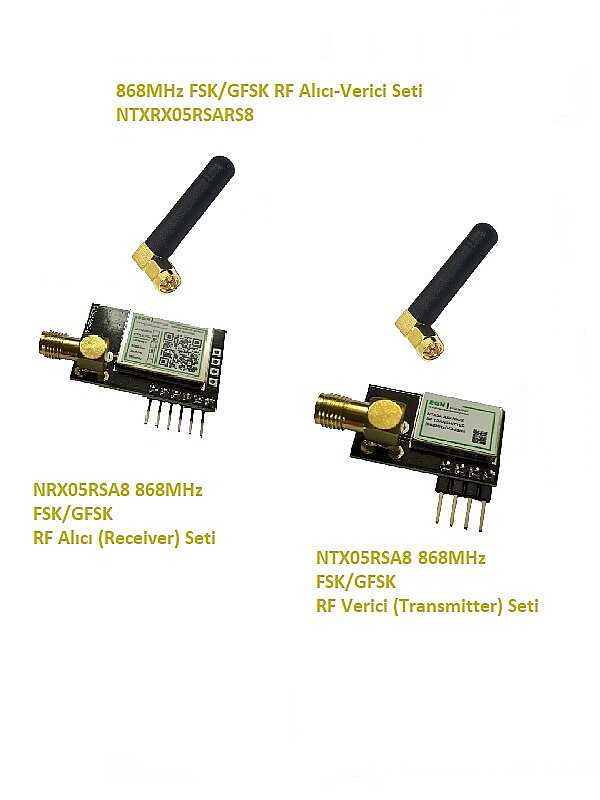

868MHz FSK/GFSK RF Alıcı Verici Seti (NTXRX05RSARS8)
Set İçeriği
(1 adet) NTX05RNA8 RF Verici (Transmitter) Modülü (868MHz, FSK/GFSK, CMT2119AW, RF Ekranlama, U.FL RF Anten Konnektörü)
(1 adet) NRX05RSA8 RF Alıcı (Receiver) Modülü (868MHz, FSK/GFSK, CMT2219A, SAW Filtre, RF Ekranlama, U.FL RF Anten Konnektörü)
(2 adet) 868MHz RF Anten
(2 adet) U.FL IPEX-SMA RF Kablo - 100mm
NRX05RSA8 RF Alıcı (Receiver) Modülü (868MHz, FSK/GFSK, CMT2219A, SAW Filtre, RF Ekranlama, U.FL RF Anten Konnektörü)
NRX05RSA8 868MHz FSK/GFSK RF Alıcı (Receiver) modülü Cmostek Microelectronics CMT2219A birimi kullanılarak ISM frekans bandı cihaz yönergelerine uygun olarak tasarlanıp üretilmiş olan RF alıcı modülüdür.
Teknik Özellikler
§ 1.8V~3.6V çalışma gerilimi
§ 868MHz frekans bandında FSK/GFSK demodülasyonu
§ 0.1ksps~100ksps sembol hızı
§ -109dBm alıcı hassasiyeti
§ 3.8mA akım sarfiyatı
§ Küçük boyut - 21.50mmx17.10mm
NTX05RSA8 RF Verici (Transmitter) Modülü (868MHz, FSK/GFSK, CMT2119AW, RF Ekranlama, U.FL RF Anten Konnektörü)
NTX05RSA8 868MHz FSK/GFSK RF Verici (Transmitter) modülü Cmostek Microelectronics CMT2119AW birimi kullanılarak ISM frekans bandı cihaz yönergelerine uygun olarak tasarlanıp üretilmiş olan RF verici modülüdür.
Teknik Özellikler
§ 1.8V~3.6V çalışma gerilimi
§ 868 MHz frekans bandında FSK/GFSK modülasyonu
§ 100ksps’e kadar sembol hızı (FSK/GFSK)
§ 13dBm RF çıkış gücü
§ Düşük akım sarfiyatı (23.5mA/FSK@+10dBm)
§ Sembol hızı ve RF çıkış gücü isteğe göre programlanabilir
§ Küçük boyut - 18.03mmx16.64mm
868MHz RF Anten ve U.FL IPEX-SMA RF Kablo
Anten Tipi: Compressed Helical
Konnektör tipi: SMA 90 Derece
VSWR: ≤ 2.0
Yayılım: Omni
Maksimum Giriş Gücü: 50W
Nominal Empedans: 50 ohm
Anten Uzunluğu: 50mm x 9mm
Ağırlık: 6g
