ANT-2.45-CHP-T Chip Anten

ANT-2.45-CHP-T Chip Anten

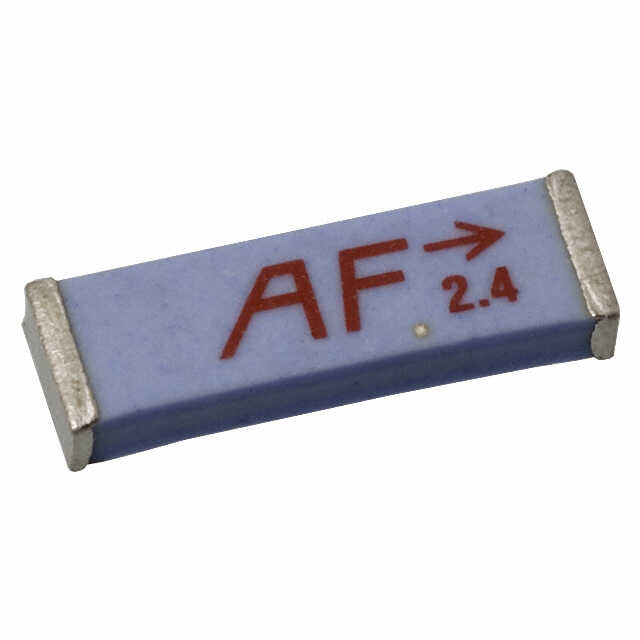

ANT‑2.45‑CHP‑T, TE Connectivity / Linx Technologies tarafından üretilen seramik çip tipi RF antendir. Bu anten 2.45 GHz ISM bandı için tasarlanmış olup Bluetooth, Wi‑Fi, Zigbee gibi kablosuz haberleşme uygulamalarına uygun olacak şekilde geliştirilmiştir. Küçük yüzey montajlı (SMT) yapısına sahip olup PCB üzerine doğrudan lehimlenerek kullanılabilir.

 Temel Özellikler

• Model: ANT‑2.45‑CHP‑T
• Üretici: TE Connectivity / Linx Technologies
• Anten Tipi: Chip anten (LTCC seramik)
• Frekans: 2.38 GHz – 2.54 GHz (center ~2.45 GHz)
• Empedans: 50 Ω
• Polarizasyon: Lineer
• Kazanç (Max): Yaklaşık +0.5 dBi
• VSWR: ≤ 2:1 (maks.)
• Montaj: SMT / PCB yüzey montajı
• Boyutlar: ~6.5 mm × 2.2 mm × 1 mm
• Çalışma Sıcaklığı: –40 °C – +85 °C
• Maksimum Güç: ~3 W
• RoHS Uyumu: Evet

ANT‑2.45‑CHP‑T kompakt SMT çip anten, 2.45 GHz kablosuz RF uygulamaları için idealdir. Düşük profilli yapısı ve küçük boyutları sayesinde PCB üzerine doğrudan lehimlenir ve gömülü kablosuz sistemlerde yerden tasarruf sağlar. Anten, omni‑directional (her yöne) radyasyon deseni ile Bluetooth, Wi‑Fi, Zigbee ve diğer 2.4 GHz ISM bandı protokollerinde sinyal iletimi/alımı için uygundur. Tasarımda PCB üzerindeki anten çevresinde uygun keep‑out alanı bırakılması performansı artırır.

 Kullanım Alanları

• Bluetooth ve BLE kablosuz modülleri
• Wi‑Fi (802.11b/g/n/ax) cihazlar
• Zigbee / Thread / 2.4 GHz RF uygulamaları
• IoT sensörleri ve gömülü kablosuz sistemler
• Kablosuz veri iletimi ve telemetri projeleri
