ANT-2.4-USP Chip Anten

ANT-2.4-USP Chip Anten

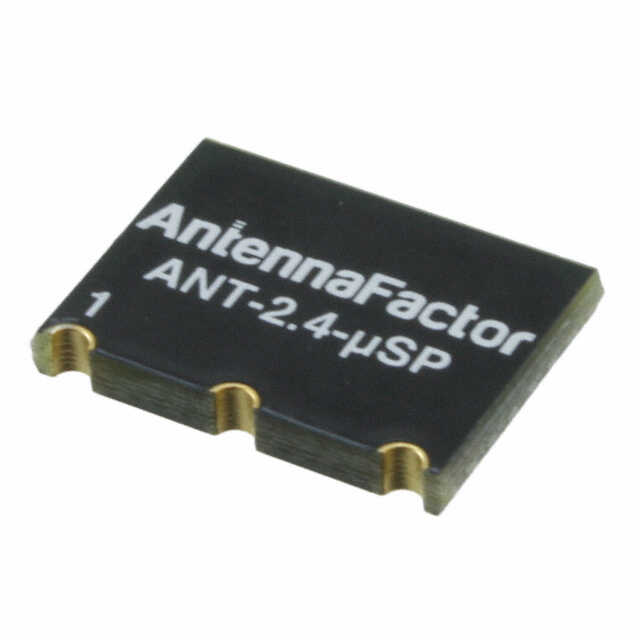

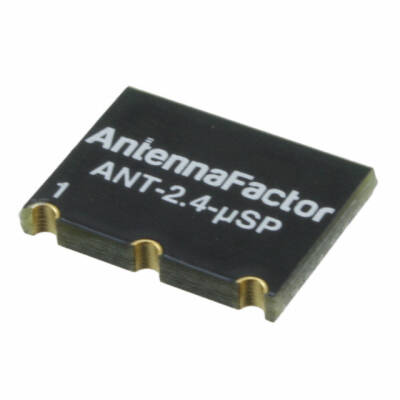

ANT‑2.4‑USP, Linx Technologies / TE Connectivity tarafından üretilen ultra kompakt chip tipi PCB antendir. Bu anten, 2.4 GHz ISM bandı için optimize edilmiş olup Bluetooth, Wi‑Fi, Zigbee ve diğer 2.4 GHz kablosuz RF modülleriyle kullanılacak şekilde tasarlanmıştır. Kompakt SMT (Surface Mount) yapısı sayesinde doğrudan PCB’ye lehimlenir ve yerden tasarruf sağlar.

Temel Özellikler

•  Frekans Aralığı: 2.37 GHz – 2.54 GHz (center ~2.45 GHz)
•  Empedans: 50 Ω
•  Kazanç: ~3.8 dBi peak
•  VSWR: ≤ 2:1 (typikal)
• Polarizasyon: Omni‑directional / lineer
•  Montaj: PCB SMT yüzey montajı
•  Boyutlar: ~12.7 × 9.14 × 1.57 mm
• Çalışma Sıcaklığı: –40 °C – +130 °C
•  RoHS Uyumu: Evet (lead‑free)

ANT‑2.4‑USP mikro SMT anten, Linx Technologies’in µSplatch™ teknolojisine dayanan ¼‑wave chip antendir. PCB üzerine doğrudan lehimlenerek kablosuz bağlantı cihazlarında kullanılmaya uygundur. Farklı 2.4 GHz protokollerini (Bluetooth, Zigbee, Wi‑Fi 802.15.4 / ISM uygulamaları vb.) kapsayan geniş bir çalışma aralığına sahiptir ve omni‑directional radyasyon deseni ile sinyali her yönde alıp iletir. Performansı, uygun PCB tasarımı ve keep‑out alanı ile daha da iyileştirilebilir.

 Kullanım Alanları

• Bluetooth ve BLE kablosuz uygulamaları
• Wi‑Fi (IEEE 802.11b/g/n/ax) modülleri
• Zigbee, Thread ve 2.4 GHz ISM bandı protokolleri
• Gömülü RF cihazlar ve IoT sistemleri
• Kablosuz sensor/veri iletim modülleri
