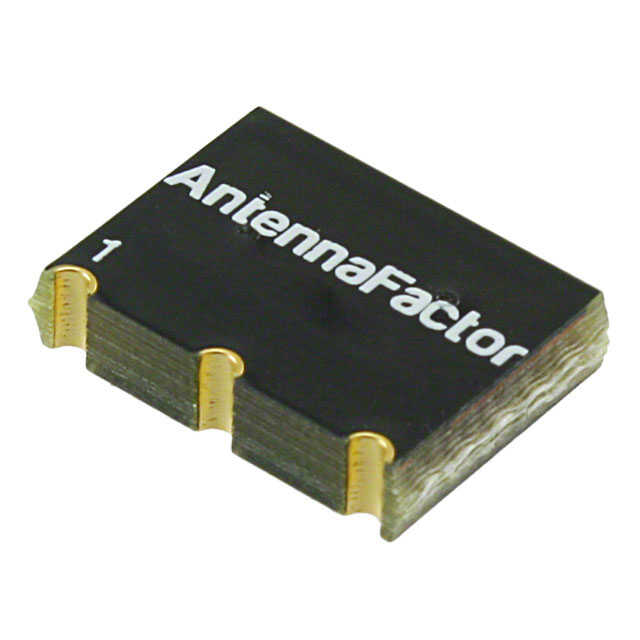

ANT‑433‑USP TE Connectivity / Linx Technologies tarafından üretilmiş µSplatch™ serisi SMT yüzey montajlı çip antendir. Bu anten, 433 MHz ISM / UHF bandı için optimize edilmiştir ve küçük PCB montajı ile doğrudan lehimlenerek kullanılabilir.

 Temel Özellikler

• Model: ANT‑433‑USP
• Üretici: TE Connectivity / Linx Technologies
• Seri: µSplatch™ chip anten
• Frekans Aralığı: ~430 – 437 MHz (center ~433 MHz)
• Empedans: 50 Ω
• VSWR: ~1.9 – 2.0 (typikal)
• Peak Gain: ~‑9.8 dBi
• Polarizasyon: Lineer / Omni‑directional
• Montaj: SMT / PCB yüzey montajı (direct solder)
• Boyutlar: Yaklaşık 12.7 mm × 9.14 mm × ~2.62 mm
• Çalışma Sıcaklığı: –40 °C … +130 °C
• Uygulamalar: Alarm sistemleri, uzaktan kumanda, ISM 433 MHz RF cihazlar, güvenlik sistemleri, gömülü kablosuz cihazlar

ANT‑433‑USP 433 MHz frekansında çalışan bir SMT chip antendir. Mikro ölçüdeki bu anten, PCB üzerinde doğrudan lehimlenir ve 433 MHz ISM/UHF bandındaki RF uygulamalarında kullanılmak üzere tasarlanmıştır. Omni‑directional radyasyon deseni ve 50 Ω empedans ile düşük maliyetli, gömülü RF tasarımlarında çözüm sağlar.

Antenin negatif kazancı (-9.8 dBi) tipik çip antenlere özgüdür; bu tür antenler en iyi performansı uygun PCB tasarımına ve geniş bir ground plane’e sahip olduğunda gösterir.

 Kullanım Alanları

✔ 433 MHz ISM / UHF bandı RF modülleri
✔ LoRaWAN / LPWAN haberleşme cihazları
✔ Alarm / güvenlik sistemleri
✔ Uzaktan kumanda ve sensör ağları
✔ Gömülü kablosuz ürün tasarımları
