ANT-868-CHP-B Chip Anten

ANT-868-CHP-B Chip Anten

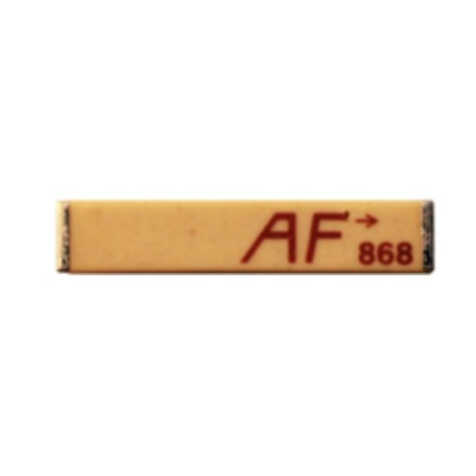

ANT‑868‑CHP‑B TE Connectivity / Linx Technologies tarafından tasarlanmış 868 MHz bandı için SMT yüzey montajlı chip anten modelidir. Bu anten, düşük profilli kompakt yapısıyla PCB üzerine doğrudan lehimlenir ve 868 MHz ISM/LPWAN (örneğin LoRa, SigFox, IoT) kablosuz uygulamaları için uygun performans sağlar.

Temel Özellikler

•  Merkez Frekansı: ~868 MHz (ISM bandı)
•  Frekans Bandı: ~862 – 870 MHz
•  Empedans: 50 Ω
•  VSWR: ≈ 2:1 (maks.)
•  Kazanç: ~0.5 dBi (tipik)
• Polarizasyon: Lineer
•  Montaj: SMT / PCB yüzey montajı
• Boyutlar: ~16 mm × 3 mm × ~1.7 mm
•  Çalışma Sıcaklığı: ~–40 °C – +85 °C
•  Band Genişliği: ~10 MHz civarı
• Radyasyon: Omni‑directional (her yöne eşit yayılım)

ANT‑868‑CHP‑B, 868 MHz ISM bandı için geliştirilmiş kompakt SMT tip RF antenidir. LoRaWAN, LPWAN, SigFox, sensör ağları gibi 868 MHz kablosuz sistemlerde kullanılmak üzere tasarlanmıştır. PCB üzerindeki 50 Ω empedansla uyumlu RF hattına doğrudan lehimlenebilir ve omni‑directional (her yöne eşit) performans sağlar. Bu yapısı, entegre IoT cihazları, kablosuz iletişim kartları ve gömülü RF modüllerde ideal anten çözümü sunar.

Bu ürün “B” suffix’i ile genellikle bulk (çiftlik/serbest) paketleme olarak teslim edilir; yani nakliye bandı (reel) yerine ayrı parçalar halinde gelir.

Kullanım Alanları

• LoRaWAN / LPWAN baz istasyonları ve IoT terminalleri
• 868 MHz ISM bandı kablosuz modülleri
• Sensör ağları ve telemetri çözümleri
• Gömülü RF haberleşme cihazları
