ANT-868-CHP-T Chip Anten

ANT-868-CHP-T Chip Anten

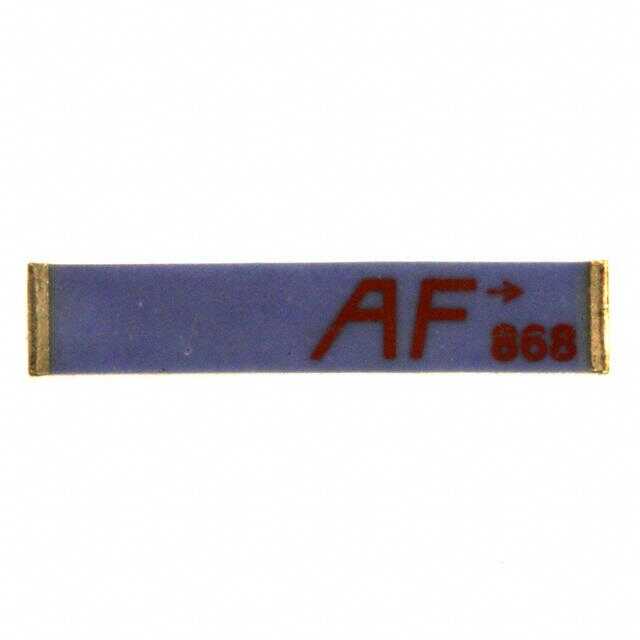

ANT‑868‑CHP‑T, TE Connectivity / Linx Technologies tarafından üretilmiş SMT (yüzey montajlı) çip antendir. Bu anten, 868 MHz ISM bandı için tasarlanmış olup özellikle LoRaWAN, LPWAN, ISM 868 MHz ve benzeri kablosuz haberleşme uygulamalarında kullanılmak üzere geliştirilmiştir. Küçük boyutlu, düşük profilli yapısıyla PCB üzerinde doğrudan lehimlenerek entegre edilebilir.

Temel Özellikler

• Frekans Aralığı: 862 – 870 MHz (868 MHz merkez)
• Empedans: 50 Ω
• VSWR (maks): < 2.1:1
• Kazanç: ~0 – 3 dBi (peak)
• Montaj: SMT / PCB yüzey montajı
• Polarizasyon: Lineer
• Radyasyon: Omnidirectional (yatay her yöne)
• Boyutlar: ~16 × 3 × 1.7 mm (Genişlik × Derinlik × Yükseklik)
• Çalışma Sıcaklığı: –40 °C – +85 °C
• Uygulamalar: LoRaWAN, LPWAN, 868 MHz ISM kablosuz haberleşme

ANT‑868‑CHP‑T, 868 MHz ISM bandındaki RF modüller için kompakt bir chip anten çözümü sunar. PCB’ye SMT ile lehimlenir ve mini form faktörü sayesinde yerden tasarruf sağlar — özellikle alan kısıtı olan IoT cihaz tasarımlarında idealdir. Omni‑directional radyasyon deseni ile anten, 868 MHz bandında sinyalin her yönde iletilmesine / alınmasına uygundur, bu da sensör ağları, uzaktan izleme birimleri ve LoRa tabanlı sistemler için avantaj sağlar.

Kullanım Alanları

• LoRaWAN ve LPWAN modülleri
• IoT sensör cihazları ve gömülü RF tasarımları
• Kablosuz veri iletişim sistemleri
• 868 MHz ISM bandında çalışan RF alıcı‑vericiler
• Telemetri, telekomünikasyon ve endüstriyel kablosuz uygulamalar
