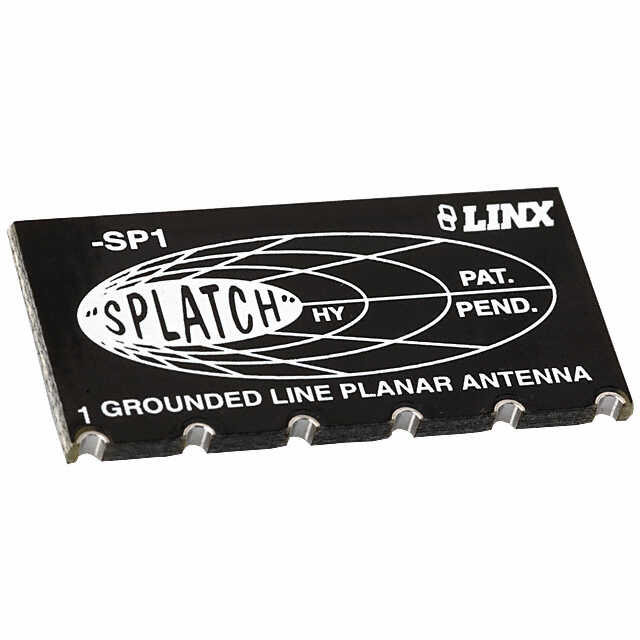

ANT‑868‑SP TE Connectivity / Linx Technologies’in Splatch® ailesine ait 868 MHz ISM bandı için yüzey montajlı (SMT) chip anten modelidir. Küçük boyutlu, PCB’ye doğrudan lehimlenebilen bir tasarıma sahiptir ve LoRa, ISM kablosuz haberleşme, sensor ağları ve SigFox gibi RF uygulamalarında kullanılmak üzere optimize edilmiştir.

Temel Özellikler

• Model: ANT‑868‑SP
• Üretici: TE Connectivity / Linx Technologies
• Anten Tipi: Chip anten (SMT / PCB montajı)
• Frekans Aralığı: ~850 – 885 MHz (868 MHz ISM bandı)
• Empedans: 50 Ω
• VSWR: ~≤ 1.9 (typical)
• Kazanç: ~1.1 dBi peak
• Radyasyon: Omni‑directional
• Mounting: SMT / PCB yüzey montajı
• Boyutlar: Yaklaşık 27.9 mm × 13.7 mm × 1.5 mm
• Çalışma Sıcaklığı: –40 °C … +130 °C (tipik)
• Pattern / Band: UHF 300 MHz–1 GHz grubu
• Uygulamalar: ISM, LoRa, sensor ağları, SigFox cihazları

ANT‑868‑SP 868 MHz frekans bandında çalışan bir SMT RF chip antendir. PCB üzerinde doğrudan lehimlenir ve omni‑directional anten deseni ile sinyalleri her yönde alıp iletmeye uygundur. 868 MHz ISM bandı, özellikle Avrupa ve diğer bölgelerde LoRaWAN, LPWAN, SigFox ve benzeri düşük güçlü kablosuz iletişim protokollerinin kullanıldığı frekansdır. Bu anten, küçük ve gömülü RF cihaz tasarımlarında yerden tasarruf sağlayacak şekilde optimize edilmiştir.

Tek bantlı anten tasarımı, geniş bir aralıkta (850 – 885 MHz) ISM sinyallerini kapsayacak şekilde ayarlanmıştır ve 1.1 dBi civarında kazançla enerji verimliliğini korur.

Kullanım Alanları

✔ LoRaWAN / LPWAN modülleri
✔ 868 MHz ISM RF cihazları
✔ SigFox ve sensor ağları
✔ Telemetri ve uzaktan izleme cihazları
✔ Gömülü kablosuz iletişim tasarımları
