ANT-868-USP Chip Anten

ANT-868-USP Chip Anten

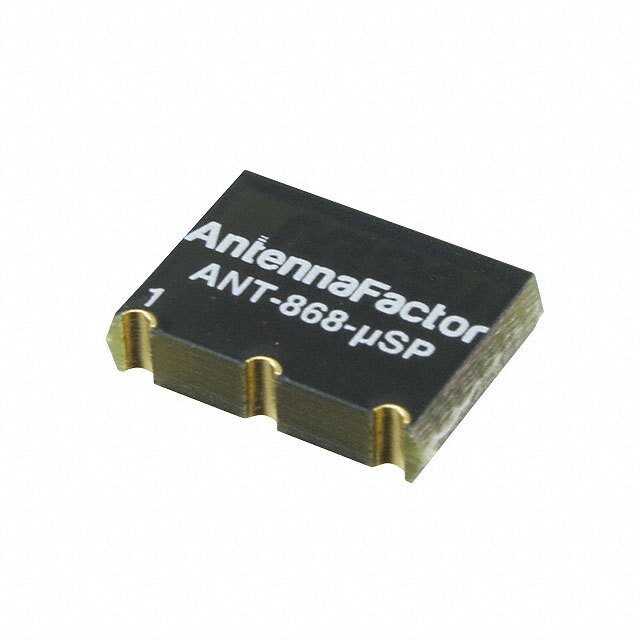

ANT‑868‑USP, TE Connectivity / Linx Technologies tarafından üretilmiş 868 MHz ISM bandı için tasarlanmış SMT yüzey montajlı chip anten modelidir. Düşük profilli yapısı ve PCB’ye doğrudan montaj imkânı ile IoT, LoRaWAN ve diğer kablosuz uygulamalarda kullanılmak üzere optimize edilmiştir.

Temel Özellikler

• Model: ANT‑868‑USP
• Üretici: TE Connectivity / Linx Technologies
• Anten Tipi: SMT chip anten
• Montaj: PCB SMT yüzey montajı
• Frekans Aralığı: ~863 – 870 MHz (ISM bandı)
• Empedans: 50 Ω
• VSWR: Yaklaşık ≤ 2:1
• Kazanç: ~–1.5 dBi peak
• Boyutlar: ~12.7 × 9.14 × 2.6 mm
• Polarizasyon: Lineer / Omni‑directional
• Çalışma Sıcaklığı: –40 °C … +130 °C
• RoHS Uyumu: Evet

ANT‑868‑USP, 868 MHz ISM bandında çalışan yüksek performanslı SMT chip antendir. Omni‑directional polarizasyonu ve 50 Ω empedansı sayesinde LoRa, SigFox, LPWAN, IoT sensör ve alarm sistemleri gibi kablosuz uygulamalarda güvenilir RF bağlantısı sağlar. PCB üzerindeki doğrudan SMT montajı ile düşük profilli ve kompakt bir anten çözümü sunar. Çeyrek dalga tasarımı ile PCB ground plane alanına bağlı olarak optimum performans verir.

Kullanım Alanları

• LoRaWAN / LPWAN IoT modülleri
• 868 MHz ISM bandı RF cihazları
• Alarm ve güvenlik sistemleri
• Kablosuz sensör ve telemetri uygulamaları
• Gömülü RF cihaz tasarımları
