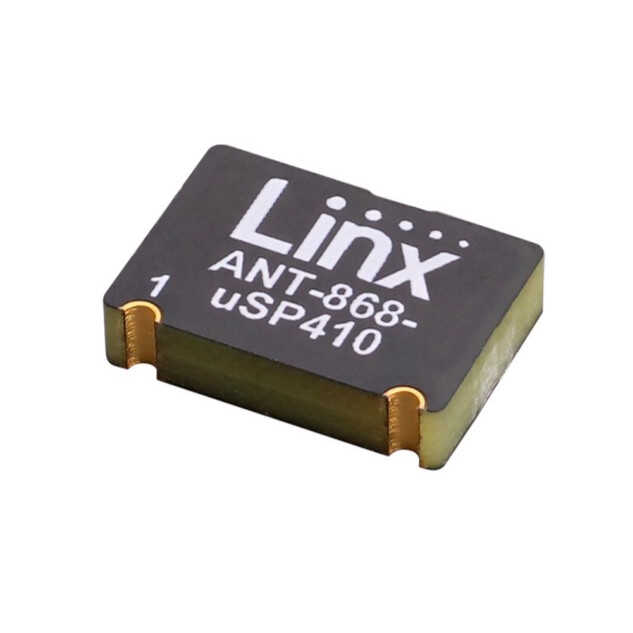

ANT‑868‑USP410 TE Connectivity / Linx Technologies’in µSplatch™ / uSP410 serisinden SMT (PCB yüzey montajlı) chip antendir. Bu anten, 868 MHz ISM/UHF bandı için optimize edilmiş olup, gömülü kablosuz cihazlar, IoT modülleri, sensör ağları ve LPWAN/LoRaWAN/Sigfox gibi kablosuz protokollerle çalışan tasarımlarda kullanılmak üzere PCB’ye doğrudan lehimlenebilir.

Temel Özellikler

• Model: ANT‑868‑USP410
• Üretici: TE Connectivity / Linx Technologies
• Anten Tipi: SMT / PCB yüzey montajlı chip anten
• Frekans Bandı: ~862 MHz – 876 MHz (center ~868 MHz, EU ISM)
• Empedans: 50 Ω
• Peak Kazanç: ~0.7 dBi (tipik)
• VSWR: ~2.1 (maks)
• Return Loss: ~‑9 dB (typical)
• Montaj: SMT / PCB yüzey montajı (reflow veya el lehimi)
• Maks. Giriş Gücü: ~5 W
• Boyutlar: ~13.2 × 9.1 × 2.9 mm (kabaca uSP410 ailesi)
• RoHS Uyumu: Evet (Lead‑free / RoHS)
• Paket: Tape & Reel (TR) – seri SMT üretimine uygun

ANT‑868‑USP410, 868 MHz çevresindeki ISM/UHF bandı için gelişmiş chip anten çözümüdür. 50 Ω empedans ve omni‑directional (her yöne) yayılım ile düşük profilli anten tasarımı, kablosuz RF modüller ile uyumlu şekilde çalışır ve gömülü kablosuz cihazlarda yerden tasarruf sağlar. Kendine özgü µSplatch™ / uSP410 teknolojisi, küçük footprint‘i ve PCB üzerine doğrudan montaj imkânı ile otomatik SMT üretim hattına uygundur.

Bu anten özellikle LoRaWAN, Sigfox, LPWA (Low Power Wide Area) ve diğer 868 MHz ISM bandı kablosuz uygulamaları için tasarlanmıştır; uygun PCB ground plane ve RF eşleşme ile performansı artırılabilir.

Kullanım Alanları

✔ UHF / ISM 868 MHz RF modülleri (ör. LoRa, Sigfox)
✔ IoT sensör ağları ve telemetri cihazları
✔ Gömülü kablosuz IoT cihaz tasarımları
✔ LPWAN uygulamaları
✔ Smart city & asset tracking sistemleri
