ANT-GNSSCP-TH18L1 Chip Anten

ANT-GNSSCP-TH18L1 Chip Anten

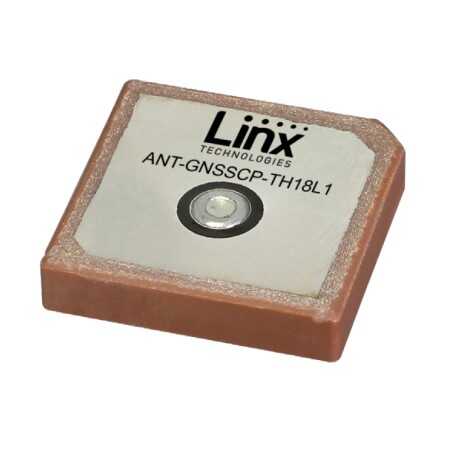

ANT‑GNSSCP‑TH18L1, TE Connectivity / Linx Technologies tarafından üretilen seramik patch tipi GNSS antenidir. Bu anten, global navigasyon uydu sistemleri (GNSS) sinyallerini almak üzere optimize edilmiştir ve PCB üzerine yapışkanlı taban veya lehim pini (through‑hole) ile monte edilebilir. Yüksek performanslı tasarımı sayesinde konum belirleme, zamanlama ve otomotiv gibi uygulamalarda hassas uydu sinyalleri sunar.

 Temel Özellikler

• Anten Tipi: Ceramic Patch (pasif)
• Uyumlu Sistemler: GPS, GLONASS, Galileo, BeiDou, QZSS (GNSS L1/E1/B1 band)
• Frekans Aralığı:
• 1567.24–1583.60 MHz (GPS L1, Galileo E1)
• 1587.69–1591.79 MHz (Beidou B1‑2)
• 1593.31–1608.68 MHz (GLONASS II)
• Empedans: 50 Ω
• Polarizasyon: Right‑Hand Circular (RHCP)
• VSWR (maks): ~2.8 – 3.2
• Kazanç:
• ~5.1 dBi (peak, GPS L1/E1)
• ~2.8 dBi (Beidou B1‑2)
• ~4.0 dBi (GLONASS II)
• Mounting: PCB (Pin/Through‑Hole) veya Adhesive Patch
• Boyutlar: ~18 × 18 × 4 mm
• Çalışma Sıcaklığı: –40 °C – +105 °C (AEC‑Q200 Grade 2 uygunluk)
• Maks. Giriş Gücü: ~8 W
• Empedans: 50 Ω

ANT‑GNSSCP‑TH18L1, Global Navigation Satellite System (GNSS) alımları için optimize edilmiş ceramic patch antenidir. GPS (L1), Galileo (E1), GLONASS (L1) ve BeiDou (B1) gibi uydu sinyallerini RHCP polarizasyonlu yapısıyla güçlü şekilde alır. Patch tasarımı sayesinde omni‑directional (her yöne) sinyal alma performansı sunar ve düşük profilli yapısıyla PCB tasarımlarına entegre edilebilir. AEC‑Q200 uyumluluğu ile otomotiv ve endüstriyel uygulamalarda kullanılabilir.

PIN tipi bağlantı ile ana PCB’ye lehimlenebilir veya yerleştirildikten sonra yapışkan tabanı ile monte edilebilir. RF hattı 50 Ω empedansına eşleşerek GNSS modüllerine stabil bağlantı sağlar.

Kullanım Alanları

• GPS / GNSS konum belirleme ve izleme sistemleri
• Navigasyon modülleri ve araç içi telematik
• Zamanlama ve senkronizasyon uygulamaları
• IoT GNSS izleme cihazları
• AEC‑Q200 gereksinimli otomotiv GNSS tasarımları
