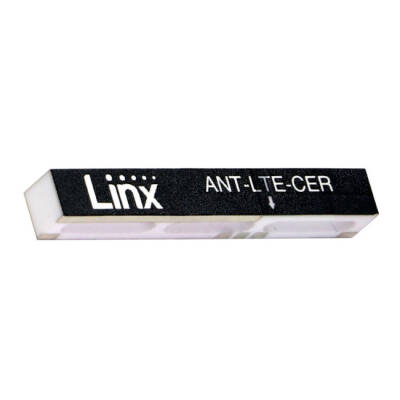

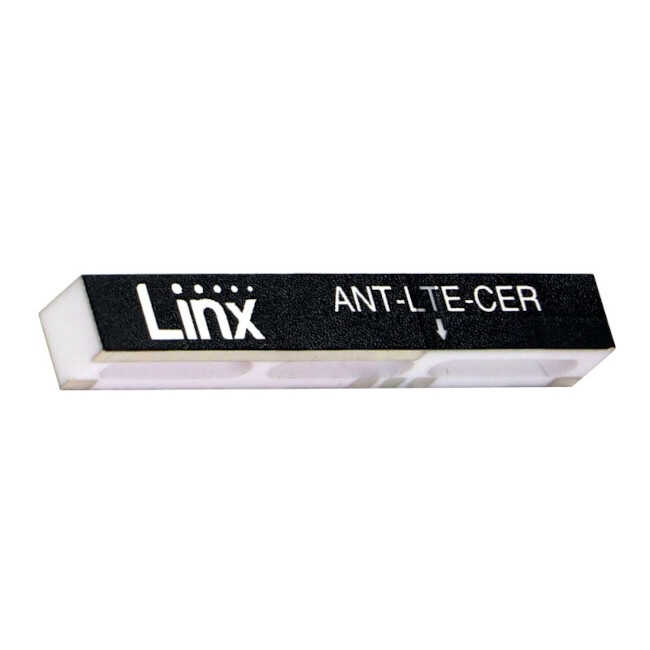

ANT-LTE-CER-T Chip Anten

ANT-LTE-CER-T Chip Anten

ANT‑LTE‑CER‑T, TE Connectivity / Linx Technologies tarafından üretilen çok bantlı SMT (PCB yüzey montajlı) chip anten modelidir. Bu anten, geniş frekans aralığı desteği sayesinde başta cat‑M1, NB‑IoT, 2G/3G/4G/ LTE ve hücresel kablosuz bağlantılar için uygundur. Omni‑directional (çevresel) yayılım ve küçük yapı ile gömülü RF tasarım projelerinde rahatlıkla kullanılabilir.

Temel Özellikler

• Model: ANT‑LTE‑CER‑T
• Üretici: TE Connectivity / Linx Technologies
• Anten Tipi: Chip anten
• Montaj: SMT / yüzey montaj (PCB)
• Frekans Aralığı: 698 MHz – 2700 MHz (çok bantlı)
• Empedans: 50 Ω
• VSWR (maks): < 4.0:1
• Kazanç: ~3.5 dBi (peak) / 3 – 6 dBi aralığında
• Polarizasyon: Lineer
• Radyasyon: Omni‑directional
• Boyutlar: ~37 × 5 × 5 mm
• Montaj Konumu: Dahili / embedded SMT
• Uygulamalar: Cat‑M1, NB‑IoT, LTE, Cellular (2G/3G/4G) ve gömülü kablosuz cihazlar

ANT‑LTE‑CER‑T ultra geniş bantlı, PCB’ye doğrudan lehimlenebilen chip anten çözümüdür. 698 MHz’den 2700 MHz’e kadar kapsadığı frekans aralığı sayesinde GSM, 3G, 4G, LTE, Cat‑M1 ve NB‑IoT gibi hücresel iletişim standartlarını tek antenle destekler; bu da onu çoklu protokollü IoT modülleri ve kablosuz RF cihazları için uygun kılar. Omni‑directional tasarımı sayesinde sinyaller çevresel olarak iletilebilir ve alınabilir.

Bu anten, entegre veya gömülü RF tasarımlarda yerden tasarruf sağlar ve geniş bant performansı ile farklı hücresel frekanslara esnek bir çözüm sunar.

Kullanım Alanları

✔ Cat‑M1 / NB‑IoT IoT modülleri
✔ Cellular / LTE bağlantı cihazları
✔ 2G/3G/4G multiband RF sistemleri
✔ Gömülü kablosuz RF tasarımları
✔ Router, gateway ve telemetri cihazları
