ANT-LTE-SP610-T Chip Anten

ANT-LTE-SP610-T Chip Anten

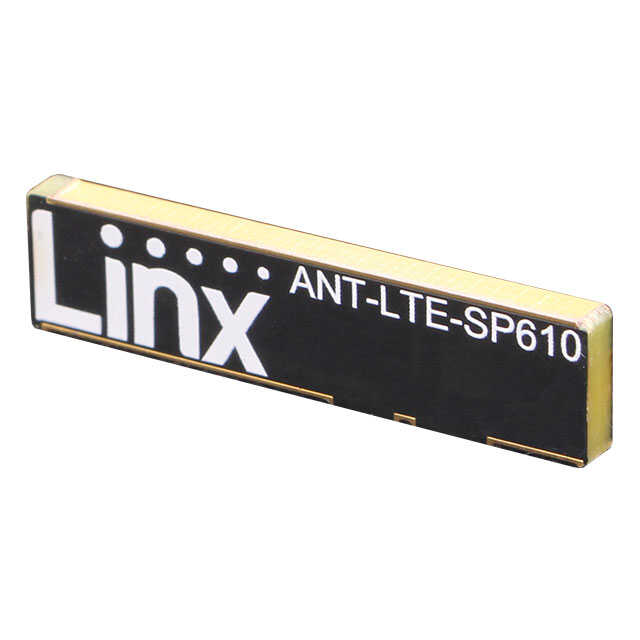

ANT‑LTE‑SP610‑T (Splatch® SP610), Linx Technologies / TE Connectivity tarafından tasarlanmış yüksek performanslı çok bantlı PCB montajlı antendir. Düşük profilli SMD formunda üretilmiş olup, 698 MHz’den 2.69 GHz’e kadar geniş frekans aralığında çalışır — bu da anteni LTE, GSM, UMTS, NB‑IoT, LTE‑M ve genel hücresel IoT uygulamaları için ideal kılar.

Temel Özellikler

• Frekans Aralığı: 698 MHz – 960 MHz, 1710 MHz – 2170 MHz, 2300 MHz – 2400 MHz, 2496 MHz – 2690 MHz (4 band)
• Empedans: 50 Ω
• Polarizasyon: Lineer
• Kazanç (Peak): 5.1 dBi, 5.3 dBi, 4.9 dBi, 2.7 dBi (frekansa bağlı)
• VSWR: ≤ 3.4, 3.1, 3.0, 5.0 aralıklarında (bandlara göre)
• Montaj: SMT / PCB yüzey montajı
• Fiziksel Boyutlar: ~40 mm × 10 mm × 2.8 mm
• Polarizasyon: Omni‑directional (her yöne sinyal)
• Çalışma Sıcaklığı: –40 °C … +120 °C
• Maks. Giriş Gücü: ~10 W

ANT‑LTE‑SP610‑T, Splatch® SP610 serisine ait çok bantlı embedded (gömülü) anten çözümüdür. PCB üzerine doğrudan solder (lehım) ile monte edilmek üzere tasarlanmıştır ve yerden tasarruf sağlayan düşük profilli bir yapıya sahiptir. 698 MHz’den ↑2.7 GHz’e kadar kapsadığı geniş bant sayesinde, bu anten hem alt bantlar (örneğin 700 MHz) hem de orta bantlar (örneğin 1800 – 2600 MHz aralığı) için performans sunar — bu da onu 4G/LTE, GSM/UMTS, Cat‑M1/NB‑IoT ve LPWA (Low‑Power Wide‑Area) uygulamaları için uygun kılar.

Anten performansı, küçük yerleşimli PCB tasarımlarında iyi verim sağlar; özellikle küçük IoT cihazlar, gömülü modemler, router’lar ve mobil bağlantı modülleri gibi ürünlere entegre edilmek üzere uygundur.

 Kullanım Alanları

• Hücresel modüller (LTE, GSM, UMTS)
• NB‑IoT ve LTE‑M IoT uygulamaları
• Akıllı sayaçlar, telemetri ve LPWA cihazları
• Gömülü kablosuz modem kartları
• Uzaktan izleme (Remote Monitoring) çözümleri
