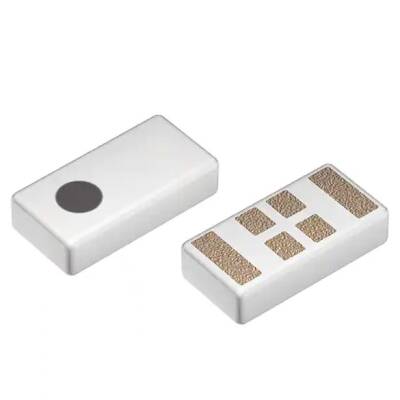

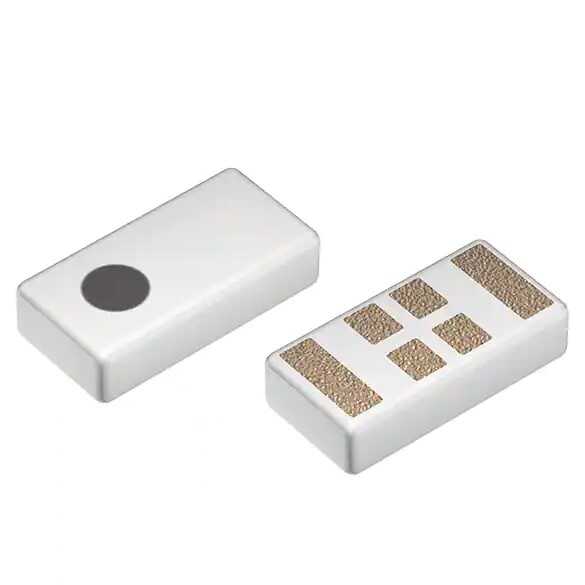

ANT162442DT-2001A2 Chip Anten

ANT162442DT-2001A2 Chip Anten

ANT162442DT‑2001A2, TDK Corporation tarafından üretilen çift bantlı yüzey montajlı (SMT) chip antendir. Bu anten, Wi‑Fi, Bluetooth ve diğer 2.4 GHz ile 5 GHz kablosuz RF uygulamaları için tasarlanmıştır ve kompakt SMT yapısı sayesinde PCB üzerinde doğrudan lehimlenerek kullanılabilir. Bu anten küçük form faktörlü olmakla birlikte yüksek performanslı kablosuz bağlantı desteği sağlar.

Temel Özellikler

• Frekans Aralığı: 2.4 GHz ~ 2.48 GHz ve 5.15 GHz ~ 5.85 GHz
• Polarizasyon: Lineer
• Empedans: 50 Ω (nominal)
• VSWR: Tipik ≤ 3:1
• Montaj: Yüzey montaj (SMT) – PCB üzerine lehimlenir
• Boyutlar: ~1.6 × 0.8 × 0.4 mm
• Çalışma Sıcaklığı: –40 °C … +85 °C
• PCB Keep‑Out Alanı Önerisi: Yaklaşık 8 × 5 mm
• RoHS Uyumlu: Evet

ANT162442DT‑2001A2, 2.4 GHz ve 5 GHz (örneğin 5.5 GHz civarı) kablosuz bantlarında çalışmak üzere geliştirilmiş çok bantlı chip anten çözümüdür. SMT tipi anten olarak PCB’ye doğrudan lehimlenir ve Wi‑Fi, Bluetooth, ZigBee gibi RF bağlantı sistemlerinde kablosuz performans sağlar. Kompakt boyut, küçük PCB tasarımlarında yerden tasarruf sağlar.

Bu anten, RF modüllerle birlikte kullanılmak üzere optimize edilmiştir ve anten çevresinde uygun keep‑out alanı bırakılması tavsiye edilir (ör. yaklaşık 8 × 5 mm). Bu, anten performansının korunmasına yardımcı olur.

Kullanım Alanları

• Wi‑Fi (2.4 GHz & 5 GHz) kablosuz ağ cihazları
• Bluetooth ve BLE bağlantılı ürünler
• ZigBee ve diğer 2.4 GHz/5 GHz ISM uygulamaları
• IoT modülleri ve gömülü RF tasarımları
• Kablosuz erişim noktaları, adaptörler ve router’lar
