ANT162442DT-2001AM2 Chip Anten

ANT162442DT-2001AM2 Chip Anten

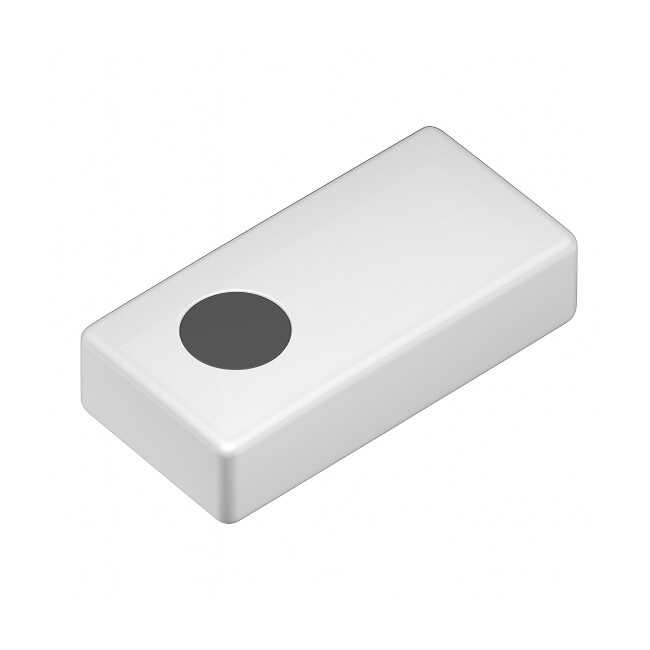

ANT162442DT-2001AM2, TDK Corporation tarafından üretilen küçük yüzey montajlı (SMT) çift bantlı chip antendir. 2.4 GHz ve 5 GHz kablosuz RF uygulamaları için optimize edilmiştir ve Wi‑Fi, Bluetooth, ZigBee gibi kablosuz bağlantı modüllerinde yüksek performans sağlar. Küçük boyutu ve SMT tasarımı sayesinde kompakt PCB tasarımlarına kolay entegrasyon imkânı sunar.

Temel Özellikler

• Frekans Aralığı: 2.4 GHz band: 2.400–2.484 GHz, 5 GHz band: 5.150–5.850 GHz
• Polarizasyon: Lineer
• Empedans: 50 Ω
• Kazanç: ~2–3 dBi (tipik)
• VSWR: ≤ 3:1
• Montaj: PCB üzerine SMT (Surface Mount)
• Boyutlar: 1.6 × 0.8 × 0.4 mm (EIA 0603 paket)
• Çalışma Sıcaklığı: –40 °C – +85 °C
• Uygunluk: AEC-Q200 otomotiv sınıfı
• PCB Keep-Out Alanı Önerisi: ~8 × 5 mm

ANT162442DT-2001AM2, 2.4 GHz ve 5 GHz bantlarında çalışacak şekilde tasarlanmış SMT tipi chip antendir. Küçük boyutuna rağmen Wi‑Fi ve Bluetooth gibi kablosuz sistemlerde yüksek RF performansı sunar. PCB üzerine doğrudan lehimlenir ve anten çevresinde uygun keep-out alanı bırakılmasıyla maksimum performans sağlanır. Otomotiv sınıfı AEC-Q200 uygunluğu, endüstriyel ve zorlu ortamlarda güvenilir kullanım imkânı verir.

Kullanım Alanları

• Wi‑Fi ve Bluetooth kablosuz modülleri
• ZigBee ve 802.11 a/b/g/n/ac/ax uygulamaları
• IoT cihazları ve gömülü sistemler
• Router, access point ve kablosuz adaptörler
• Miniature RF tasarımları ve endüstriyel kablosuz cihazlar
