NN02-101 Chip Anten

NN02-101 Chip Anten

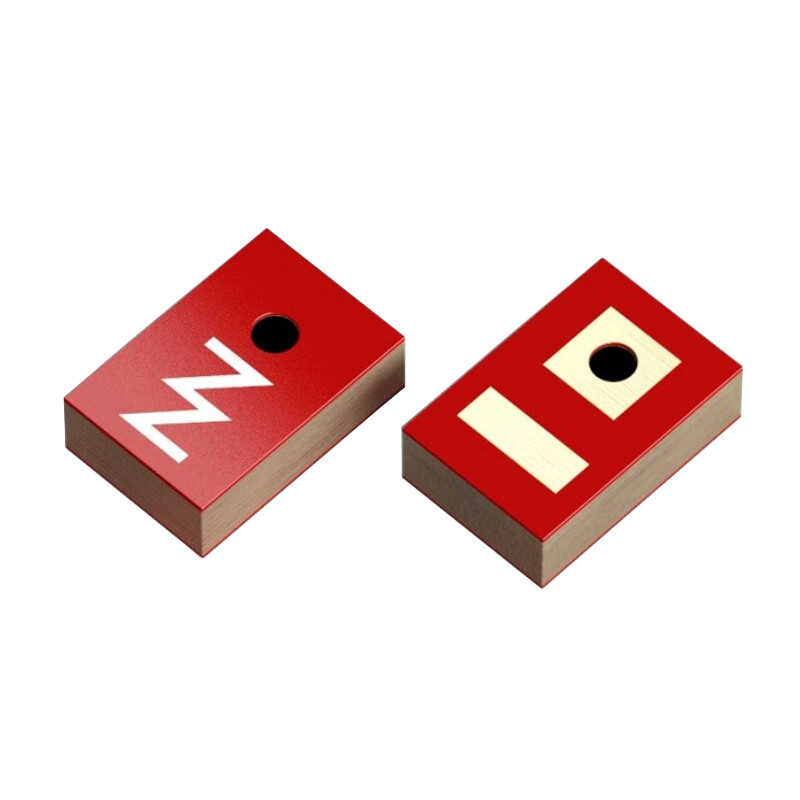

NN02‑101, Ignion tarafından üretilen çok bantlı NANO mXTEND™ chip anten modelidir. Küçük SMT (Surface Mount) yapısı sayesinde PCB üzerine doğrudan lehimlenerek kullanılır ve 2.4 GHz civarı kablosuz standartlar ile ultra geniş bant frekans aralıklarını destekleyecek şekilde tasarlanmıştır.

Temel Özellikler

• Model: NN02‑101
• Seri: NANO mXTEND™
• Tip: Chip anten (SMT / PCB montajlı)
• Frekans Aralığı: Yaklaşık 2.4 GHz – 10.6 GHz (ultra geniş bant)
• Empedans: 50 Ω
• Kazanç: ~2.4 dBi – 3.6 dBi – 3.1 dBi (frekansa bağlı)
• VSWR: ≈ 2.5:1
• Montaj: SMT / yüzey montaj (PCB)
• Boyutlar: ~3.0 × 2.0 × 0.8 mm
• Polarizasyon: Lineer
• Çalışma Sıcaklığı: –40 °C … +125 °C (tipik)
• RoHS: Uyumlu

NN02‑101, Ignion’un NANO mXTEND™ serisine ait ultra geniş bant RF chip antenidir. 2.4 GHz’den başlayarak 10.6 GHz’e kadar geniş frekans aralığını kapsayacak şekilde geliştirilmiştir ve Wi‑Fi (802.11b/g/n/a/ac), Bluetooth, BLE ve UWB (Ultra‑Wideband) gibi kablosuz iletişim standartlarıyla uyumludur.

Bu anten, Ignion’un Virtual Antenna® teknolojisi sayesinde küçük form faktörüyle yüksek performans sağlayacak şekilde optimize edilmiştir ve IoT cihazları, akıllı sensörler, takip cihazları, kablosuz ağ modülleri gibi uygulamalarda kullanılabilir.

 Kullanım Alanları

• Kablosuz IoT modülleri
• Bluetooth ve Wi‑Fi bağlantılı cihazlar
• UWB (Ultra Wideband) iletişim
• Smart home ve akıllı cihazlar
• Asset tracking ve telemetri çözümleri
