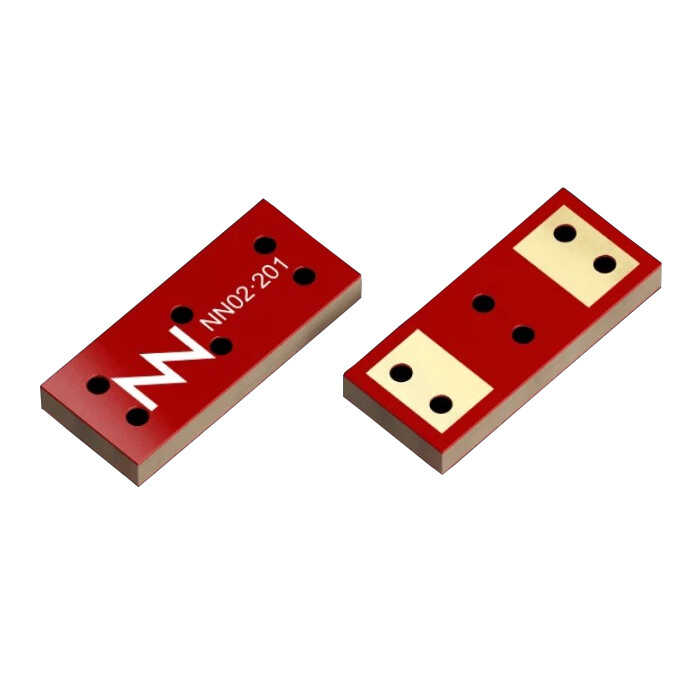

NN02-201 Chip Anten

NN02-201 Chip Anten

NN02‑201, Ignion (önceki adıyla Fractus) tarafından üretilen çok bantlı chip anten modelidir. Bu mikro anten, birden fazla kablosuz teknoloji standardını tek bir çözümde birleştirerek, IoT, hücresel, GNSS, Wi‑Fi ve diğer RF uygulamaları için uygundur. Ultra geniş bant performansı ve minyatür SMT yapısı sayesinde PCB üzerinde yüzey montajlı (SMT) olarak kullanılabilir.

Temel Özellikler

• Model: NN02‑201
• Seri: ONE mXTEND™
• Üretici: Ignion (eski Fractus)
• Anten Tipi: Ultra geniş bant chip anten
• Montaj: SMT (yüzey montaj / PCB montajı)
• Frekans Aralığı: ~800 MHz – 10.6 GHz (ultra geniş bant)
• Empedans: 50 Ω
• VSWR: Yaklaşık 3:1
• Kazanç: ~1.3 dBi – 5 dBi frekansa bağlı değerler
• Boyutlar: ~7 × 3 × 1 mm
• Polarizasyon: Lineer
• Çalışma Sıcaklığı: ~–40 °C … +125 °C (tipik)
• RoHS: Uyumlu

Ignion NN02‑201, ultra geniş frekans aralığıyla çalışabilen yüksek performanslı bir RF chip antendir. 800 MHz’den 10.6 GHz’e kadar kapsadığı bant sayesinde çoklu kablosuz standartları tek antenle destekler: 2G/3G/4G/5G, Wi‑Fi (802.11a/b/g/n/ac/ax), Bluetooth, Zigbee, LoRa, NB‑IoT, GPS/GNSS, Beidou ve diğer RF uygulamaları için uygundur.

Küçük SMT formu, PCB üzerinde minimum yer kaplayarak gömülü cihaz projelerinde kolay entegrasyon imkânı sağlar. Lineer polarizasyon ve 50 Ω empedans ile endüstriyel ve IoT tasarımlarında güçlü performans sunar.

Kullanım Alanları

• Mobil ve hücresel modüller (2G / 3G / 4G / 5G)
• IoT (NB‑IoT, LoRa, LTE‑M) cihazları
• Wi‑Fi / Bluetooth / Zigbee kablosuz ağ modülleri
• GNSS / GPS / Glonass alıcı tasarımları
• Router, gateway ve gömülü kablosuz sistemler
• IoT izleme, asset tracking ve telemetri uygulamaları
