NN02-220 Chip Anten

NN02-220 Chip Anten

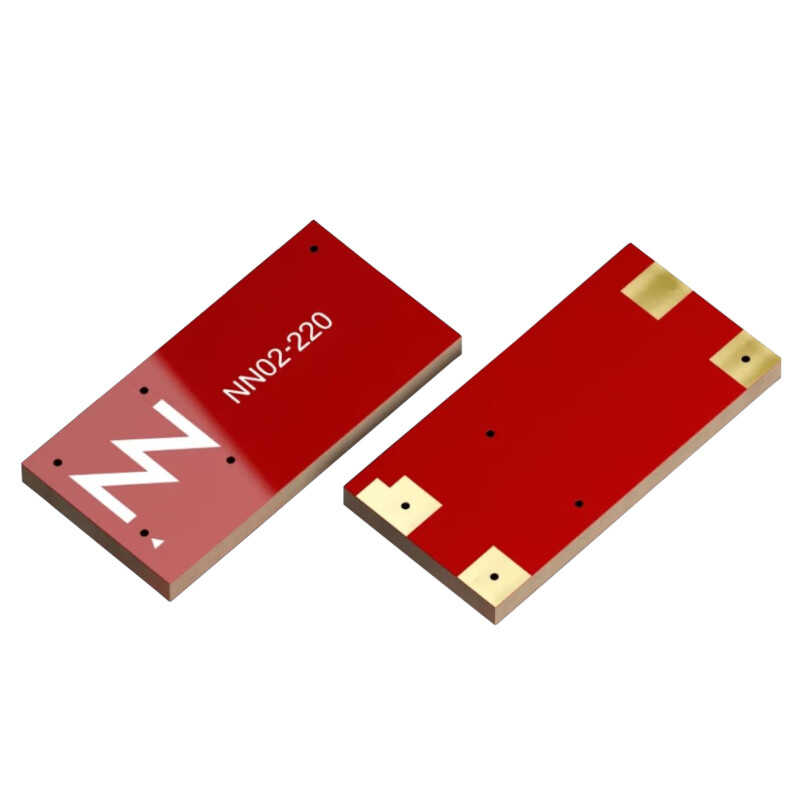

NN02‑220, Ignion (eski Fractus Antennas) tarafından üretilen ALL mXTEND™ multiband (çok bantlı) chip anten modelidir. Bu anten, geniş bir frekans aralığında çalışmak üzere tasarlanmış olup özellikle kablosuz iletişim (2G/3G/4G/5G), NB‑IoT, LTE ve mobil/IoT uygulamaları için uygundur. Kompakt SMT tipi yapısı ile PCB üzerine doğrudan lehimlenerek kullanılabilir, çoklu frekans performansı sağlar.

Temel Özellikler

• Frekans Aralığı: ~400 MHz – 8 GHz (çok bantlı geniş RF)
• Polarizasyon: Lineer (doğrusal)
• Empedans: 50 Ω
• Kazanç: ~2.3 dBi – ~3.1 dBi (tipik)
• VSWR: ~3:1
• Montaj: SMT / yüzey montaj (PCB)
• Boyutlar: ~24 mm × 12 mm × 2 mm
• Çalışma Sıcaklığı: –40 °C … +125 °C (örnek değerler)
• Uygulamalar: 2G/3G/4G/5G hücresel sistemler, NB‑IoT, LTE, PCS, GSM, UMTS, IoT modülleri ve navigasyon çözümleri

NN02‑220, Ignion’un ALL mXTEND™ serisine ait çok bantlı chip antendir. 400 MHz’den 8 GHz’e kadar geniş bir frekans aralığı kaptığı için tek bir antenle çok sayıda kablosuz standardı destekler. Örneğin bu anten GSM, UMTS, LTE, NB‑IoT, 2G/3G/4G/5G gibi mobil iletişim bantları ile IoT uygulamalarında kullanılabilir. Yüzey montajlı yapı sayesinde PCB tasarımlarında yerden tasarruf sağlarken, geniş frekans performansı ile global iletişim standartlarına uygun anten çözümleri sunar.

Kullanım Alanları

• 2G / 3G / 4G / 5G hücresel modüller
• NB‑IoT ve LTE‑M IoT cihazları
• Akıllı sayaçlar ve telemetri IoT uygulamaları
• Gömülü kablosuz modem ve telematik sistemler
• Mobil router, access point ve IoT bağlantı modülleri
