NN02-224 Chip Anten

NN02-224 Chip Anten

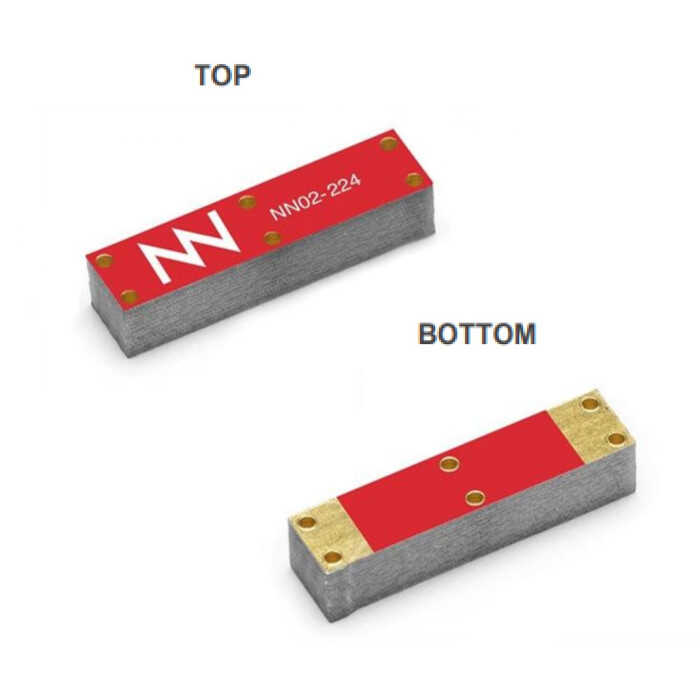

NN02‑224, Ignion tarafından üretilen çok bantlı RUN mXTEND™ chip anten modelidir. Bu anten, ultra geniş bant frekans aralığında çalışmak üzere tasarlanmıştır ve birden fazla kablosuz teknoloji standardı ile uyumludur. 14’e kadar farklı RF bandını kapsayan geniş çalışma aralığı sayesinde IoT, kablosuz iletişim ve navigasyon uygulamalarında kullanılabilir.

Temel Özellikler

• Model: NN02‑224
• Üretici: Ignion
• Anten Tipi: Chip anten (SMD / SMT)
• Frekans Aralığı: ~698 MHz – 8 GHz (ultra geniş bant)
• Empedans: 50 Ω
• VSWR: ≈3:1
• Kazanç: ~1.9 dBi (tipik, bağlı devreye göre değişebilir)
• Montaj: PCB üzerine solder / SMT (Surface Mount)
• Boyutlar: ~12.0 × 3.0 × 2.4 mm
• Polarizasyon: Lineer
• Çalışma Sıcaklığı: ~–40 °C … +105 / +125 °C (kaynağa bağlı olarak değişir)
• RoHS: Uyumlu
• Montaj Tipi: SMT / yüzey montaj

Ignion NN02‑224, ultra geniş bant RF chip antenidir. 698 MHz’den 8 GHz’e kadar olan frekans aralığını kapsayarak birçok kablosuz iletişim standardını destekler. Bu bant genişliği sayesinde 2G/3G/4G/5G mobil sistemler, Wi‑Fi (802.11b/g/n/a/ac/ax), Bluetooth, GPS / GNSS yönlendirme, LoRa / ISM, NB‑IoT, Zigbee, Thread, Wi‑SUN gibi çok çeşitli radyo frekansı uygulamalarında kullanılabilir. Anten, PCB üzerine SMT ile lehimlenir ve kompakt yapısı, küçük cihaz tasarımlarında avantaj sağlar.

Kullanım Alanları

• 2G, 3G, 4G ve 5G hücresel iletişim modülleri
• Kablosuz LAN (Wi‑Fi) ve Bluetooth sistemleri
• GNSS / GPS, Galileo, GLONASS uydu alıcıları
• IoT ve endüstriyel kablosuz cihazlar
• NB‑IoT, LoRa, Zigbee, Thread, Wi‑SUN gibi düşük güçli haberleşme modülleri
• Gömülü RF cihaz tasarımları
