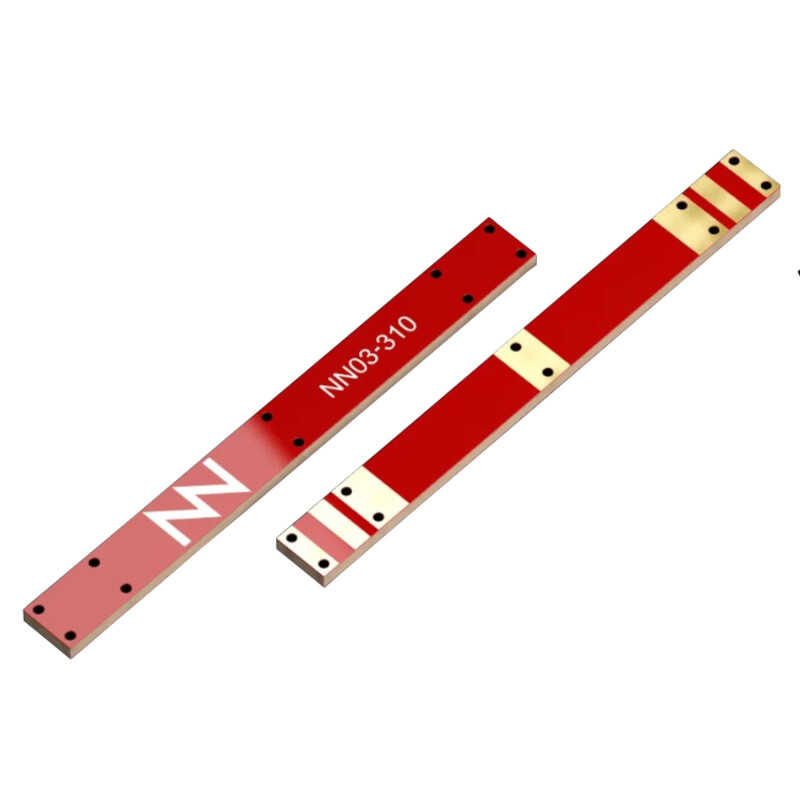

NN03‑310, Ignion tarafından üretilen çok bantlı chip anten modelidir. Bu ürün, TRIO mXTEND™ serisinin bir parçası olup ultra geniş bant frekans aralığında çalışacak şekilde tasarlanmıştır. Kompakt SMT (Surface Mount) tipi anten olarak PCB üzerine doğrudan lehimlenir ve pek çok kablosuz teknoloji standardını aynı anda destekler — özellikle IoT, hücresel modüller, GNSS ve Wi‑Fi uygulamaları için uygundur.

Temel Özellikler

• Frekans Aralığı: Yaklaşık 400 MHz – 8 GHz (çok geniş bant)
• Polarizasyon: Lineer
• Empedans: 50 Ω
• Kazanç: ~0.4 – 3.8 dBi (frekansa bağlı tipik değerler)
• VSWR: ~3:1 (tipik)
• Montaj: SMT / PCB yüzey montajı
• Boyutlar: ~30.0 × 3.0 × 1.0 mm
• Çalışma Sıcaklığı: –40 °C – +125 °C (tipik)
• RoHS: Uyumlu

NN03‑310 TRIO mXTEND™ chip anten, ultra geniş frekans kapsamı sayesinde tek bir anten ile birden fazla kablosuz standardı destekler. GSM/UMTS/LTE/NB‑IoT gibi mobil iletişim standartlarının yanı sıra GNSS (GPS, GLONASS, Beidou), Bluetooth, 802.11 Wi‑Fi ve düşük güç protokollerinin hepsi için optimize edilmiştir. Antenin ince profili (1 mm) ve kompakt yapısı, gömülü RF kart tasarımlarında yerden tasarruf sağlar. Özellikle IoT sensörleri, takip cihazları, mobil iletişim modülleri ve çoklu kablosuz bağlantı gerektiren yerleşik cihazlarda tercih edilir.

Kullanım Alanları

• 2G / 3G / 4G / 5G hücresel modüller
• NB‑IoT / LTE‑M IoT cihazları
• GNSS konum belirleme modülleri
• Bluetooth ve Wi‑Fi 6E kablosuz sistemler
• LoRa, Zigbee, Thread, Wi‑SUN gibi IoT protokolleri
• Gösterge ve izleme sistemleri
• Akıllı sayaçlar ve telemetri çözümleri
