NN03-320 Chip Anten

NN03-320 Chip Anten

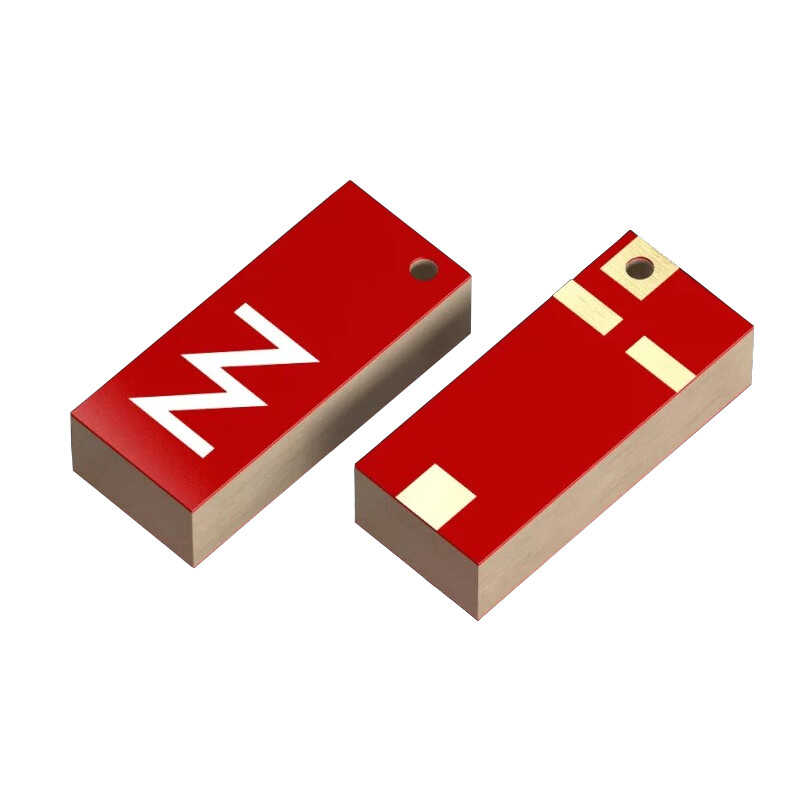

Ignion NN03‑320, DUO mXTEND™ serisine ait ultra geniş bant chip anten modelidir. Bu anten, 1.56 GHz ile 10.6 GHz arasındaki frekans aralığını kapsar ve GSM/LTE/5G, Wi‑Fi, Bluetooth, GPS/GNSS gibi çoklu kablosuz standartları tek bir mini SMT antenle desteklemek üzere tasarlanmıştır. PCB’ye yüzey montaj (SMT) yoluyla lehimlenir ve IoT, mobil cihazlar, takip modülleri ve gömülü kablosuz sistemler için idealdir.

Temel Özellikler

• Model: NN03‑320
• Üretici: Ignion
• Seri: DUO mXTEND™
• Anten Tipi: Chip anten (SMT)
• Frekans Aralığı: ~1.56 GHz – 10.6 GHz (Ultra wide band)
• Empedans: 50 Ω
• VSWR: ~2.5 (tipik)
• Kazanç: Frekansa bağlı (örneğin 1.6–4.1 dBi aralığında tipik değerler)
• Montaj: Yüzey montaj (SMT) – PCB üzerine lehimleme
• Boyutlar: ~7.0 mm × 3.0 mm × 2.0 mm (maks. yükseklik)
• Polarizasyon: Lineer
• Çalışma Sıcaklığı: –40 °C – +125 °C (tipik)
• RoHS: Uyumlu
• PCB Mount: SMT (solder)

NN03‑320 DUO mXTEND™, “DUO” olarak adlandırılan çok bantlı chip anten modelidir. Ultra geniş frekans kapsamı sayesinde tek bir antenle birden çok kablosuz standart desteklenir — hücresel bağlantı (ör. 5G), Wi‑Fi, Bluetooth, GPS/GNSS, BLE gibi protokoller dahil. Kompakt SMT tasarımı ile PCB üzerine doğrudan monte edilebilir, anten tasarımı konusunda esneklik sağlar.

Bu anten özellikle çoklu RF standardını aynı anda desteklemek isteyen IoT cihazları, takip modülleri, kablosuz gateway’ler ve gömülü kablosuz sistemler için uygundur.

Kullanım Alanları

• Hücresel modüller (2G/3G/4G/5G)
• Wi‑Fi (802.11 b/g/n/a/ac/ax)
• Bluetooth / BLE kablosuz bağlantı
• GNSS / GPS / GLONASS / Galileo konum alımı
• Çoklu anten gerektiren IoT cihazları
• Gösterge, telemetri ve telematik modülleri
