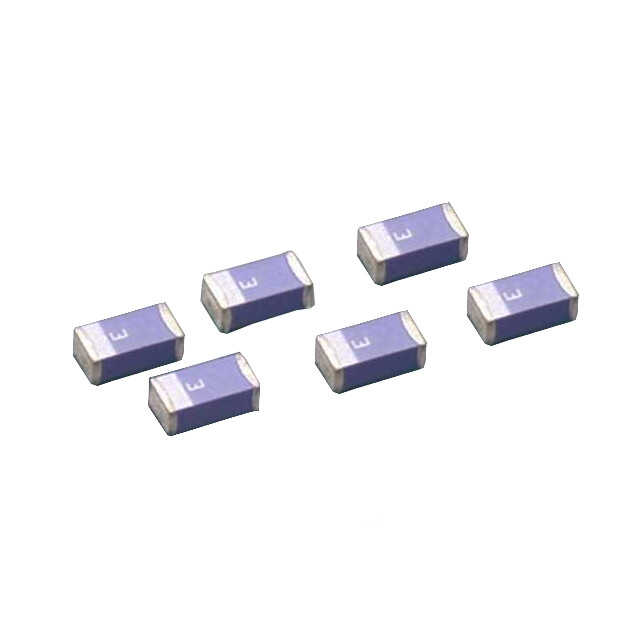

RFANT3216120A5T, Walsin Technology Corporation (bazı satıcılar “MULTICOMP PRO” olarak listeliyor) tarafından üretilen 2.4 GHz ISM bandı için çok küçük SMT çip antenidir. Bu anten, Bluetooth, Wi‑Fi (802.11b/g/n/ax) ve benzeri 2.4 GHz kablosuz RF uygulamalarında kullanılmak üzere tasarlanmıştır ve PCB üzerine doğrudan yüzey montaj (SMT) ile lehimlenir.

Temel Özellikler

• Model: RFANT3216120A5T
• Üretici: Walsin Technology / MULTICOMP PRO
• Anten Tipi: RF chip anten (ceramic multilayer)
• Frekans Aralığı: ~2.4 GHz – 2.5 GHz (ISM band)
• Center Frequency: ~2.45 GHz
• Empedans: 50 Ω
• Kazanç: ~2 dBi (tipik)
• VSWR: ≤ 2 (max)
• Polarizasyon: Lineer
• Montaj: SMT / PCB yüzey montajı
• Boyutlar: 3.2 × 1.6 × 1.2 mm
• Çalışma Gücü: ≤ 3 W maksimum
• Çalışma Sıcaklığı: –40 °C – +85 °C
• RoHS Uyumlu: Evet

RFANT3216120A5T, 2.4 GHz frekans bandı için optimize edilmiş pasif chip tipi antendir. Kompakt LTCC (Low‑Temperature Co‑Fired Ceramic) yapısı ile PCB tasarımlarında yerden tasarruf sağlar ve tradicional tel/başlık antenlere göre daha sağlam ve yüksek üretim tekrarlanabilirliği sunar. Antenin omni‑directional (her yöne) yayılan deseni, Bluetooth, Wi‑Fi, Zigbee ve benzeri 2.4 GHz ISM bandı RF protokollerinde geniş kapsama sağlar.

Bu anten genellikle küçük gömülü cihazlar, IoT modülleri, kablosuz sensörler, RF modüller ve düşük profilli kablosuz elektronik cihazlarda tercih edilir.

Kullanım Alanları

• Bluetooth ve BLE kablosuz uygulamaları
• Wi‑Fi (802.11b/g/n/ax) bağlantı modülleri
• 2.4 GHz ISM bandı RF cihazlar
• IoT sensörleri ve IoT haberleşme modülleri
• PCB üzeri ufak kablosuz ürün tasarımları
