SEEED 109990021 – 433 MHz RF Transceiver Modül

SEEED‑109990021 – 433 MHz RF Transceiver Modül

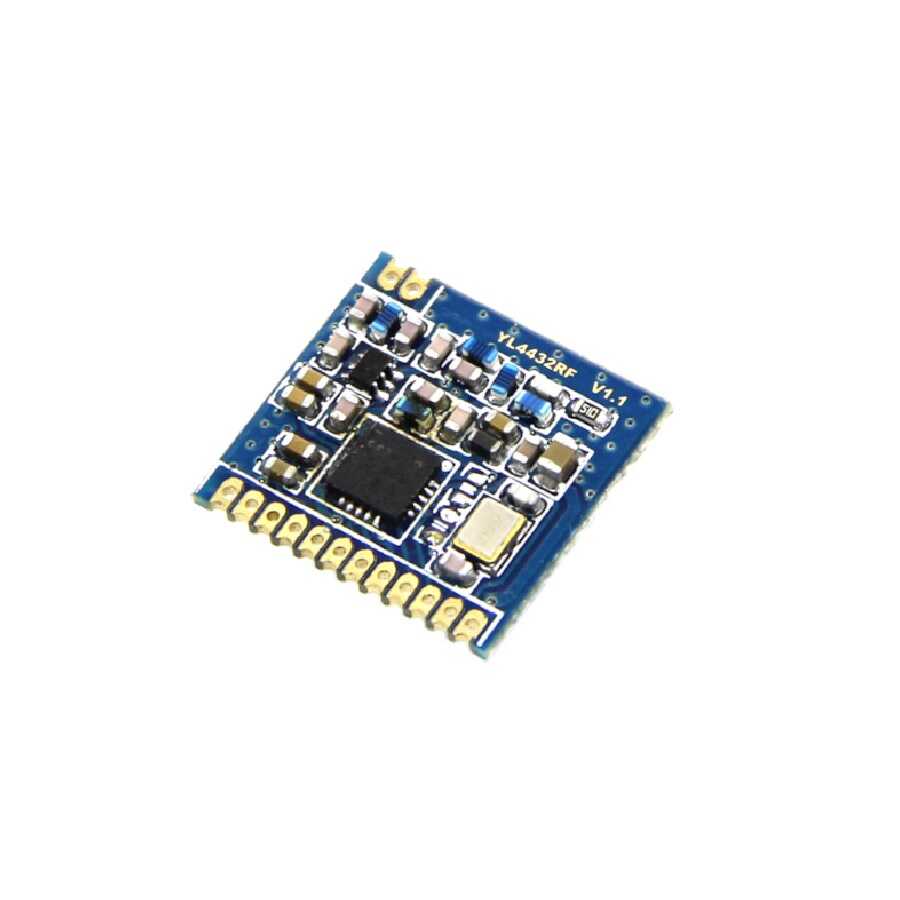

Seeed Technology Co., Ltd tarafından üretilen 109990021, 433 MHz ISM bandında çalışan *genel amaçlı RF alıcı-verici (transceiver) modülüdür. Bu modül, kısa mesafeli kablosuz iletişim uygulamalarında kullanılmak üzere dizayn edilmiştir ve düşük güç sağlayan elektronik devre tasarımlarına entegre edilebilir.

🔹 Temel Özellikler
• Frekans: ~433 MHz (ISM bandı)
• Modül Tipi: RF alıcı-verici modül (transceiver)
• Modülasyon: FSK, GFSK, OOK
• RF Çıkış Gücü: ~20 dBm (transmit)
• Alıcı Hassasiyeti: ~-121 dBm
• Veri Hızı: ~256 kbps
• Besleme Voltajı: ~1.8 V – 3.6 V
• Alım Akımı: ≈18.5 mA
• Gönderim Akımı: ≈85 mA
• Montaj: Yüzeye montaj (SMD 14-pin modül)
• Çalışma Sıcaklığı: −20 °C … +85 °C
• Anten: Harici anten bağlantısı (modül üzerinde anten çıkışı yok)

🔹 Kullanım Alanları
 Kısa mesafeli kablosuz veri iletişimi
 Telemetri ve kontrol uygulamaları
 Kablosuz sensör veri aktarımı
 Endüstriyel otomasyon sistemleri
 Hobi RF projeleri
