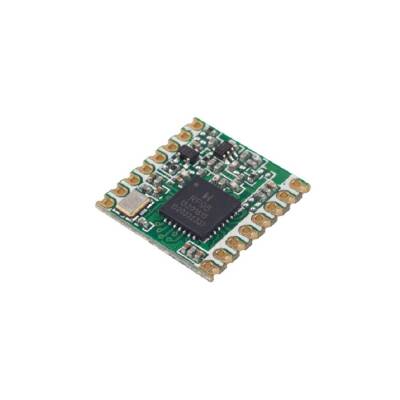

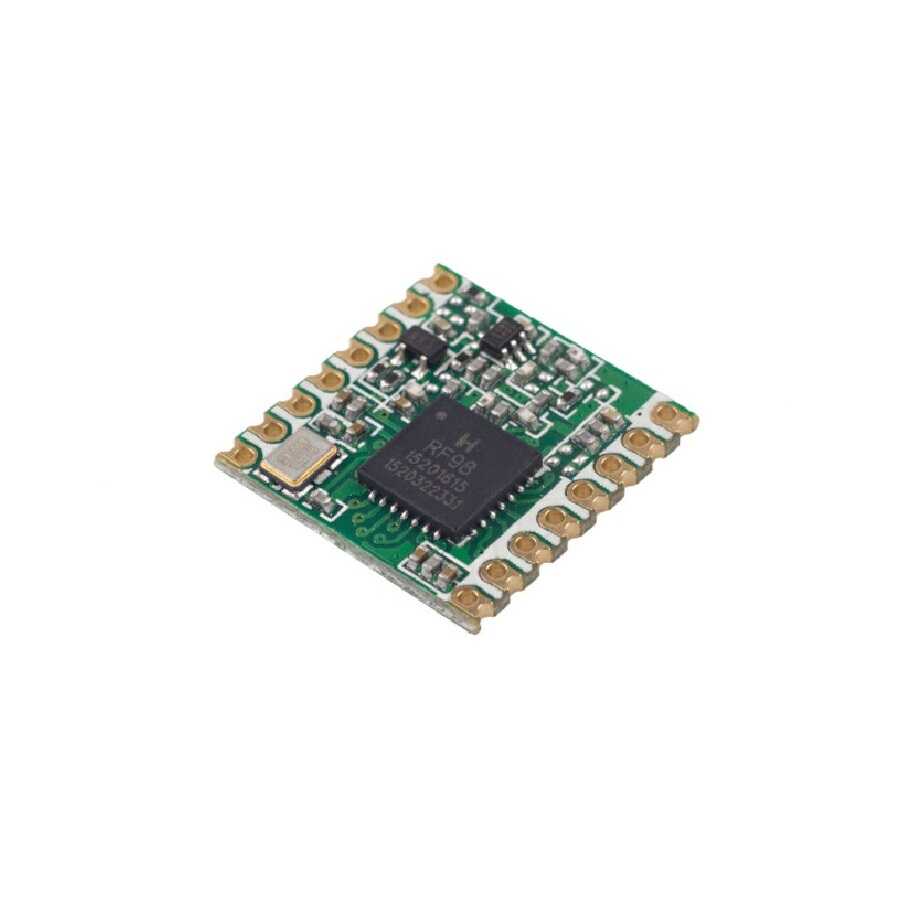

SEEED-109990165 – 433 MHz LoRa RF Transceiver Modül

SEEED-109990165 – 433 MHz LoRa RF Transceiver Modül

Seeed Studio 109990165 ürün kodlu modül, 433 MHz ISM bandında çalışan, LoRa™ kablosuz RF alıcı‑verici (transceiver) modülüdür. Bu modül, uzun menzilli düşük güç kablosuz iletişim için tasarlanmıştır ve mikrodenetleyicilerle seri arayüz üzerinden kolay bağlantı sunar.

Temel Teknik Özellikler

• Frekans: ~433 MHz ISM bandı (LoRa™)
• Protokol / Modülasyon: LoRa™, FSK, GFSK, GMSK, MSK, OOK
• Veri Hızı: ~300 kbps
• Besleme Voltajı: 1.8 V – 3.7 V DC
• RF Çıkış Gücü: ~14 dBm
• Alıcı Hassasiyeti: ~‑148 dBm (yüksek duyarlılık)
• Arayüz: SPI seri arayüzü
• Akım Tüketimi: ≈12 mA (alım), ≈120 mA (iletim)
• Montaj: Yüzeye montaj (SMD modül)
• Çalışma Sıcaklığı: −20 °C … +70 °C
• Paket / Kılıf: Modül (Bulk)
• RoHS Durumu: Üretici listelerinde RoHS uyumlu olmayan ürün olarak geçebiliyor (kaynağa göre değişebilir)

Ürün Açıklaması

Seeed Studio 109990165, 433 MHz frekans bandında çalışan bir RF transceiver modülüdür ve LoRa™ kablosuz protokolü sayesinde uzun menzilli, düşük veri hızlarında kablosuz bağlanabilirlik sağlar. Düşük çalışma voltajı ve yüksek alıcı hassasiyeti ile IoT ve gömülü sistem projelerinde yaygın olarak kullanılır. SPI arayüzü üzerinden mikrodenetleyici veya FPGA gibi kontrol birimlerine bağlanarak veri iletim/alım görevini yerine getirir.

 Kullanım Alanları

• Uzun menzilli kablosuz IoT haberleşmesi
• Sensör düğümü veri iletimi
• Telemetri ve kontrol uygulamaları
• Endüstriyel kablosuz iletişim çözümleri
• Mikrodenetleyici tabanlı RF projeleri
