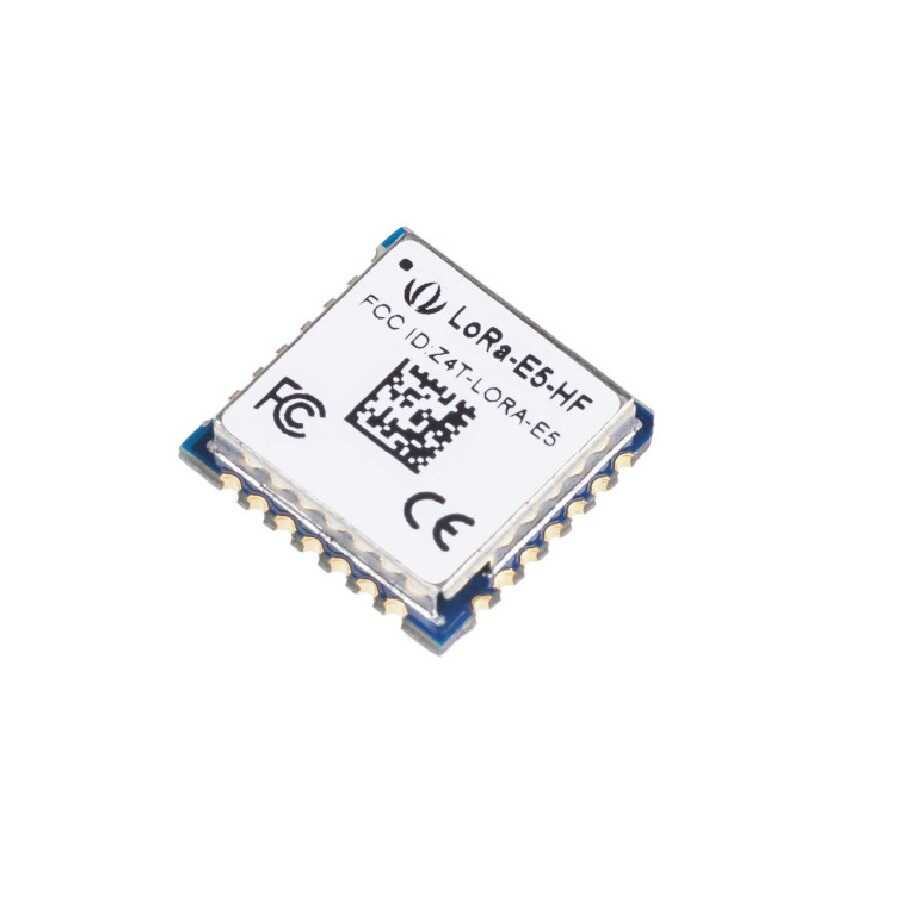

SEEED-317990687 – LoRa E5 RF Transceiver Modül

SEEED-317990687 – LoRa E5 RF Transceiver Modül

Seeed Studio 317990687 ürün kodlu modül, 868 MHz / 915 MHz ISM bandında çalışan, LoRaWAN destekli RF alıcı‑verici (transceiver) modülüdür. Bu modül, uzun menzilli düşük güç kablosuz iletişim için tasarlanmıştır ve mikrodenetleyicilerle UART, SPI veya I²C gibi arayüzler üzerinden kolay bağlantı sunar.

 Temel Teknik Özellikler
• Frekans: 868 MHz / 915 MHz ISM bandları (LoRaWAN destekli)
• Protokol / Modülasyon: LoRa™, FSK, GFSK, GMSK, MSK, OOK
• Verici Çıkış Gücü: ~22 dBm
• Alıcı Hassasiyeti: ~‑136 dBm (yüksek duyarlılık)
• Besleme Voltajı: 1.8 V – 3.6 V DC
• Arayüzler: UART, SPI, I²C, GPIO, ADC, SWD
• Akım Tüketimi: ~6.7 mA (alım), ~111 mA (iletim)
• Montaj: Yüzeye montaj (SMD modül, 12 × 12 × 2.5 mm)
• Çalışma Sıcaklığı: −40 °C … +85 °C
• Anten: Harici anten gereklidir
• MCU / RF Chip: STM32WLE5JC (Cortex‑M4 + LoRa radyo)

Ürün Açıklaması

Seeed Studio 317990687, STM32WLE5JC tabanlı bir LoRa‑E5 RF transceiver modülüdür. Modül, hem entegre bir Cortex‑M4 mikrodenetleyici hem de LoRa radyo modülünü içerir. Bu sayede hem RF haberleşmesini hem de gömülü uygulamaları tek modülde çalıştırabilir. Düşük güç tüketimi ve yüksek alıcı hassasiyeti ile IoT ve gömülü sistem projelerinde uzun menzilli veri iletimi için idealdir.

SPI, UART ve I²C arayüzleri ile mikrodenetleyici veya başka kontrol birimleriyle kolay entegrasyon sağlar.

 Kullanım Alanları
• Uzun menzilli IoT düğümleri ve sensör ağları
• Telemetri ve kontrol uygulamaları
• Endüstriyel kablosuz iletişim çözümleri
• LoRaWAN veya özel LoRa protokolü projeleri
• Batarya ile çalışan düşük güç IoT cihazları
