SP1ML 868 – 868MHz ISM RF Transceiver Modül

SP1ML‑868 – 868MHz ISM RF Transceiver Modül

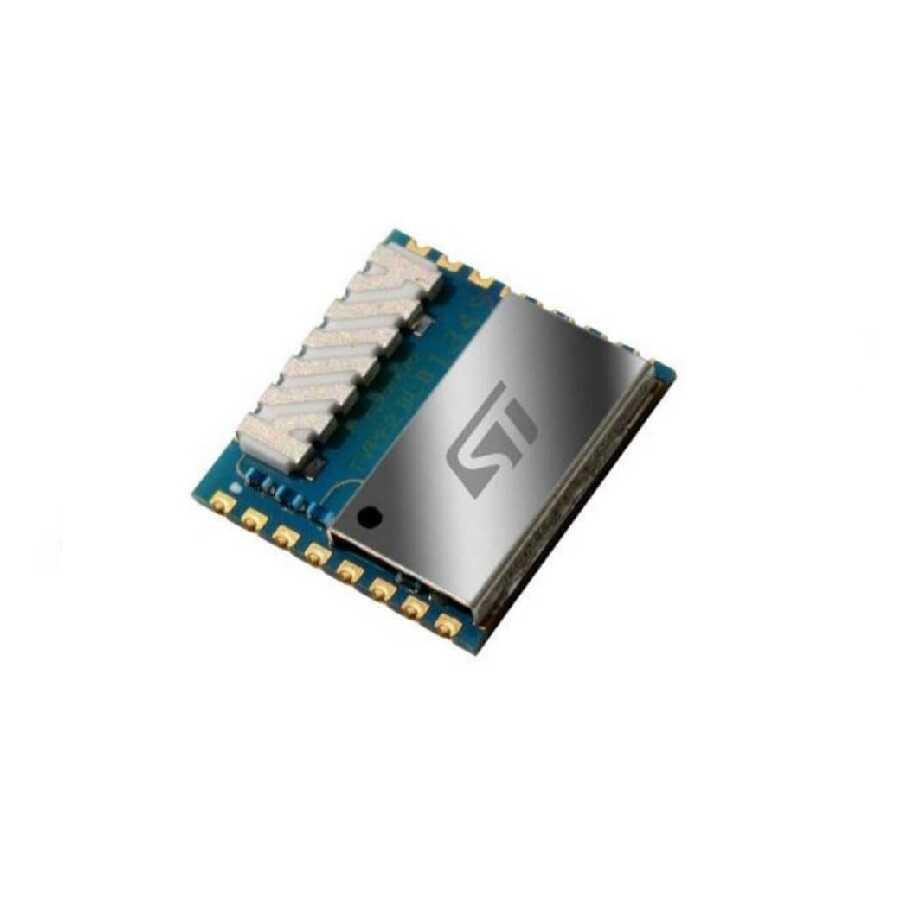

SP1ML‑868, STMicroelectronics tarafından üretilen 868 MHz bandında çalışan düşük güç RF alıcı‑verici (transceiver) modülüdür. Bu modül, 868 MHz ISM (Endüstriyel, Bilimsel ve Medikal) frekans bandında kablosuz iletişim sağlamak üzere tasarlanmıştır ve sensör ağları, otomasyon sistemleri ve kablosuz veri aktarımı uygulamaları için uygundur.

 Temel Teknik Özellikler

• Frekans: ~868 MHz (ISM band) – Avrupa planı (863–870 MHz)
• Modül Tipi: RF alıcı‑verici (transceiver) modül
• Modülasyon: 2‑FSK, GFSK, GMSK, OOK, ASK destekleri
• Veri Hızı: Maks. ~500 kbps
• Çıkış Gücü: ~11.6 dBm (yaklaşık)
• Besleme Voltajı: ~1.8 V – 3.6 V DC
• Arayüz: SPI ve UART seri arayüzler
• Akım Tüketimi: ~20 mA (iletim / alım toplam)
• Montaj: Yüzeye montaj (SMD)
• Anten: Entegre anten (chip antenna)
• Çalışma Sıcaklığı: ~‑40 °C … +85 °C
• Boyut: Yaklaşık 14 × 13.4 × 2.5 mm
• Entegre: SPIRIT1 RF transceiver + STM32L1 mikrodenetleyici

 Ürün Açıklaması

SP1ML‑868 modülü, düşük güç tüketimine sahip, 868 MHz bandında haberleşebilen tam entegre bir RF transceiver çözümüdür. İçerisinde SPIRIT1 tabanlı RF radyo, STM32L1 mikrodenetleyici, entegre filtre, balun ve anten bulundurur. UART arayüzü üzerinden AT komut seti ile kolayca konfigüre edilebilir ve mikrodenetleyici tabanlı sistemlerle (örneğin Arduino veya diğer MCU’larla) kablosuz iletişim kurulmasına olanak tanır.

Bu modül özellikle düşük veri hızlı kablosuz bağlantı gerektiren uygulamalarda avantaj sağlar, örneğin bina otomasyonu, sensör ağları, endüstriyel izleme ve kontrol sistemleri gibi projelerde yaygın olarak tercih edilir.

Kullanım Alanları

• Uzaktan kablosuz veri iletimi ve sensör ağları
• Bina ve ev otomasyonu sistemleri
• Endüstriyel izleme ve kontrol uygulamaları
• IoT cihazlarında RF iletişim
• Seri kablo yerine kablosuz seri haberleşme
