SWD006(SW20012IB66) Chip Anten

SWD006(SW20012IB66) Chip Anten

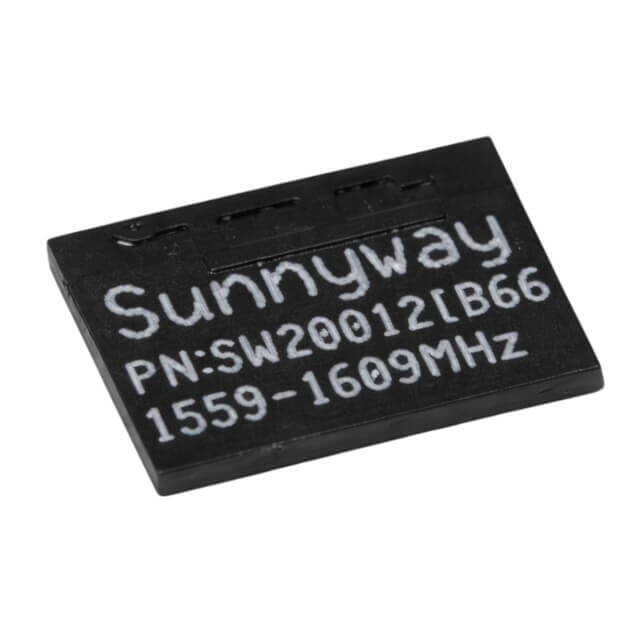

SWD006 (SW20012IB66), Sunnyway Technology tarafından üretilmiş SMT (Surface Mount) tipi RF antenidir. Bu anten, GPS ve diğer küresel uydu konumlandırma sistemleri (GNSS) için optimize edilmiştir ve küçük, düşük profilli yapısı sayesinde PCB üzerine doğrudan lehimlenebilir.

 Temel Özellikler

• Model: SWD006 (SW20012IB66)
• Üretici: Sunnyway Technology
• Anten Tipi: SMD PCB anten (çok küçük SMT anten)
• Standartlar: GPS / GLONASS / GALILEO / BeiDou (GNSS L1 band)
• Frekans Aralığı: ~1559 – 1609 MHz
• VSWR: < 1.4
• Kazanç (Peak): ~3.4 – 4.4 dBi
• Empedans: 50 Ω
• Polarizasyon: Lineer
• Maksimum Giriş Gücü: 5 W
• Montaj: PCB yüzey montajı (SMT)
• Boyutlar: ~7.0 mm × 5.8 mm × 0.4 mm
• Çalışma Sıcaklığı: –40 °C … +85 °C

SWD006 (SW20012IB66), GNSS sinyallerini almak için tasarlanmış küçük PCB anten çözümüdür. GPS, GLONASS, Galileo ve BeiDou gibi küresel uydu sistemlerinden gelen L1 bandındaki sinyalleri alacak şekilde optimize edilmiştir. Düşük profilli SMT tasarımı sayesinde gömülü kablosuz sistemlerde ve yerden tasarruf isteyen PCB tasarımlarında rahatlıkla kullanılabilir.

Bu anten, omni‑directional (her yöne) lineer polarizasyon ile GNSS modüllerine yüksek performanslı sinyal alımı sağlar ve uygun empedans eşleşmesi ile RF hattına 50 Ω uyumu sunar.

Kullanım Alanları

• GPS / GLONASS / Galileo / BeiDou GNSS modülleri
• Navigasyon ve konum belirleme sistemleri
• IoT GNSS izleme cihazları
• Gömülü RF sistemleri
• Taşınabilir elektronik cihazlar
