TXM 418 LR 418 MHz RF Transmitter Modül

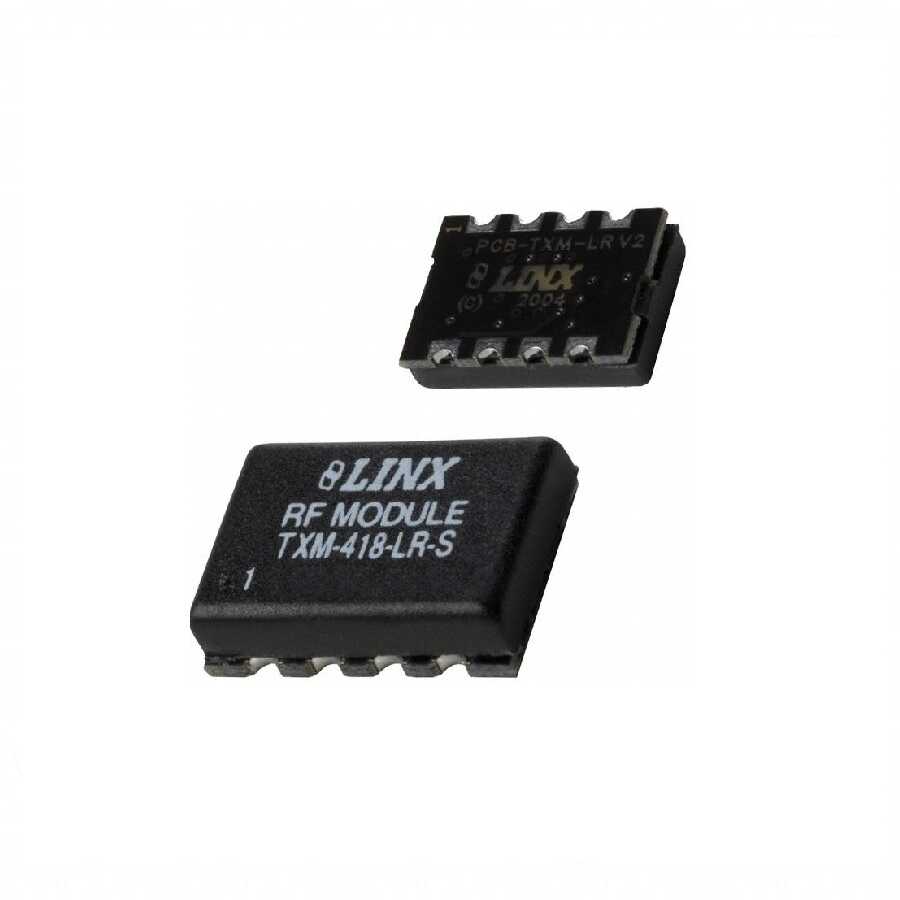

TXM‑418‑LR 418 MHz RF Transmitter Modül

TXM‑418‑LR, Linx Technologies / TE Connectivity tarafından tasarlanmış 418 MHz ISM bandında çalışan RF verici modüldür. Bu modül, düşük güçlü kablosuz veri iletimi için optimize edilmiştir ve ASK/OOK (On‑Off Keying) kablosuz modülasyonu kullanarak seri arayüz üzerinden veri gönderimi yapar. Mikrodenetleyiciler (Arduino, STM32, ESP32 vb.) ile seri veri bağlantısı sayesinde kolay entegrasyon sağlar.

🔹 Öne Çıkan Özellikler
• Çift yönlü alıcı yerine yalnızca verici (transmitter) modül
• Çalışma frekansı: ~418 MHz ISM bandı
• ASK / OOK kablosuz modülasyon
• Düşük enerji tüketimi ve kompakt 8‑SMD modül tasarımı
• Seri veri arayüzü (logic/serial) ile mikrodenetleyici bağlantısı
• Harici anten için castellation PCB anten bağlantı pad’leri (anten gereklidir)

🔹 Teknik Özellikler
• Ürün Tipi: RF Transmitter Modül
• Model: TXM‑418‑LR
• Çalışma Frekansı: ~418 MHz (ISM)
• Modülasyon: ASK / OOK
• Veri Hızı: ~0.1 – 10 kbps
• Çıkış Gücü: ~‑4 dBm – +4 dBm (yaklaşık)
• Besleme Voltajı: ~2.1 V – 3.6 V DC (genellikle 3.6 V)
• Aktif Gönderim Akımı: ~8.5 mA
• Arayüz: Seri interconnect / logic data
• Boyutlar: ~9.14 mm × 12.7 mm (kompakt)
• Çalışma Sıcaklığı: ≈ ‑40 °C … +85 °C
• Montaj: 8‑SMD yüzeye montaj

🔹 Kullanım Alanları
• Uzaktan kumanda vericileri ve RF kontrol sistemleri
• Ev ve endüstriyel otomasyon
• Aydınlatma kontrol ve sensör veri iletimi
• RKE (Remote Keyless Entry) ve güvenlik sistemleri
