W3013 Chip Anten

W3013 Chip Anten

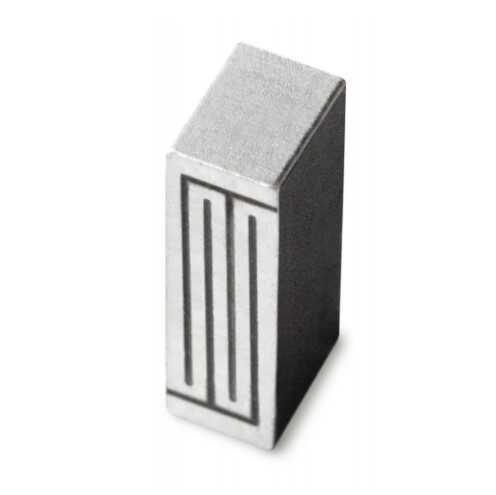

W3013, Pulse Electronics tarafından üretilen küçük yüzey montajlı (SMT) ceramic chip anten modelidir. Bu anten, 868 MHz ISM (Endüstriyel, Bilimsel ve Tıbbi) frekans bandı için özel olarak tasarlanmıştır ve düşük profilli yapısıyla PCB’ye doğrudan lehimlenerek kullanılır. Çeşitli kablosuz RF cihazlarında kompakt ve uygun maliyetli kablosuz bağlantı performansı sağlar.

 Temel Özellikler

• Frekans Aralığı: 868 MHz – 870 MHz (ISM band)
• Polarizasyon: Dikey / lineer
• Empedans: 50 Ω
• Kazanç: ~1.4–1.5 dBi (peak)
• VSWR / Return Loss: ≤ -10 dB tipik
• Montaj Tipi: SMT / yüzey montaj
• Boyutlar: ~10 × 3.2 × 4 mm
• Çalışma Sıcaklığı: –40 °C – +85 °C
• Impedans Uyumu: 50 Ω RF hattı ile uyumlu
• PCB Anten Alanı (Keep‑Out): ~10.8 × 8.25 mm önerilir
• RoHS Uyumlu: Evet (çevre ve üretim standardı)

W3013, 868 MHz frekans bandında çalışan seramik chip antendir. Küçük form faktörü sayesinde PCB üzerinde yüzey montaj olarak kullanılabilir ve 1.4–1.5 dBi civarında kazanç sağlar. ISM bandı radyo standartlarıyla uyumlu olması sebebiyle geniş alan kapsama ihtiyacı olmayan uygulamalarda ve düşük güç gerektiren kablosuz RF projelerinde tercih edilir. Dikey polarizasyonlu omni yönlü radyasyon desenine sahiptir ve 50 Ω empedans ile eşleşir.

 Kullanım Alanları

·        LoRa / ISM 868 MHz iletişim modülleri

·        Kablosuz sensörler ve RF vericiler

·         IoT cihazlar ve uzaktan izleme modülleri

·         Gösterge panelleri ve gömülü kablosuz sistemler
