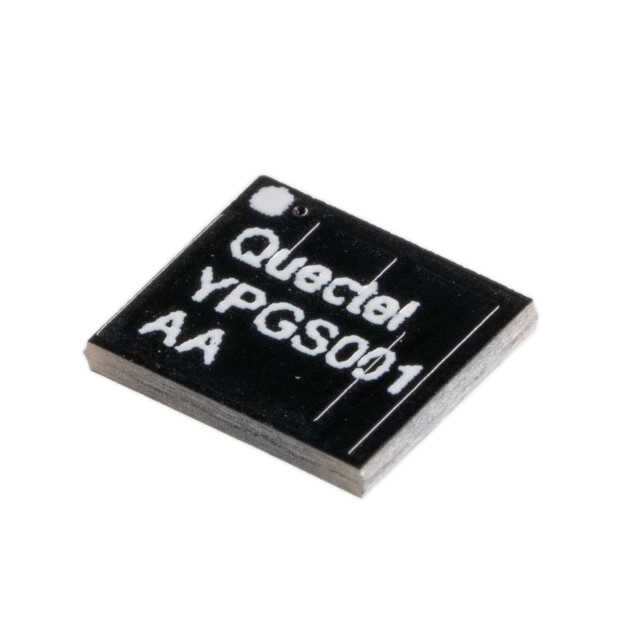

YPGS001AA Chip Anten

YPGS001AAChip Anten

YPGS001AA, Quectel tarafından üretilen GNSS (GPS/GLONASS/Beidou/Galileo) anten çözümüdür. Bu, pasif chip anten olup SMT (PCB yüzey montajı) için tasarlanmıştır ve gömülü sistemlerde konumlandırma sinyallerini almak için ideal bir RF antenidir.

Temel Özellikler

• Model: YPGS001AA
• Üretici: Quectel
• Anten Tipi: Pasif GNSS PCB chip anten
• Montaj: SMT – PCB yüzey montajı
• Frekans Aralığı: ~1.559 – 1.609 GHz (L1 GNSS bandı)
• Empedans: 50 Ω
• Kazanç (peak): ~1.5 – 1.7 dBi
• VSWR: ~1.20 – 1.60 : 1
• Polarizasyon: Omni‑directional / lineer
• Boyutlar: ~7.0 × 5.8 × 0.8 mm
• Çalışma Sıcaklığı: ~–40 °C … +85 °C

YPGS001AA, konumlandırma sinyallerini (GPS, GLONASS, Galileo, Beidou vb.) almak üzere optimize edilmiş GNSS L1 bandı antenidir. Anten, 1559 – 1609 MHz arasındaki sinyalleri alacak şekilde tasarlanmıştır ve PCB üzerine doğrudan SMT ile monte edilir. Kompakt yapısı, gömülü cihazlarda yerden tasarruf sağlar.

Omni‑directional yayın ve ~1.7 dBi’ye kadar tepe kazancı sayesinde sinyallerin her yönden alınabilmesini sağlar, bu da konum bulma performansını iyileştirir.

Bu anten tipi, özellikle konumlandırma ve izleme uygulamalarında GPS / GNSS modülleri ile birlikte kullanılır ve cihazın PCB tasarımında ground plane ve uygun eşleşme devresi ile optimize edilebilir.

Kullanım Alanları

✔ GPS / GNSS konumlandırma modülleri
✔ Telematik ve araç takip sistemleri
✔ IoT ve taşınabilir konum izleme cihazları
✔ Drone / robotik navigasyon
✔ Akıllı sensör ve telemetri uygulamaları
